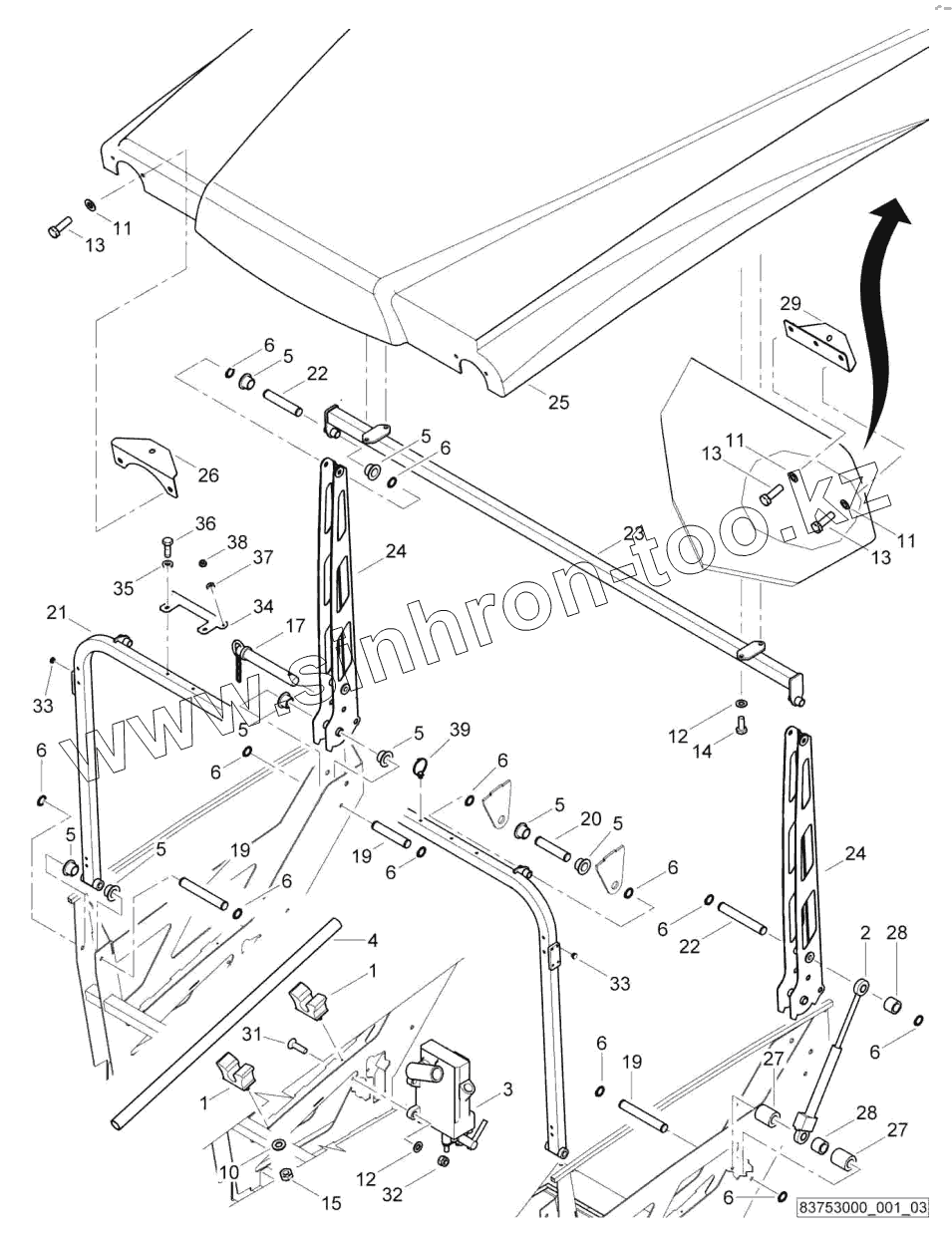

Каталог запасных частей к технике: BOMAG BF 300 C S340 TV. Protection roof

Тип техники

Марка

Модель

Схема

1

1

2

3

4

5

5

5

5

5

5

5

5

6

6

6

6

6

6

6

6

6

6

6

6

10

11

11

11

12

12

13

13

13

14

15

17

19

19

19

20

21

22

22

23

24

24

25

26

27

27

28

28

29

31

32

33

33

34

35

36

37

38

39

Позиция на иллюстрации	Заводской номер детали		Название детали
1	01481303		Crank handle clamp
2	05850091		Hydraulic cylinder
3	05850092		Hand pump
4	05850093		Lever
5	06281206		Bushing
6	09210403		Circlip
10	323111015		Round anchor plate
11	08621084		Washer
12	08752106		Spring washer
13	324002210		Screw
14	324002252		Screw
15	324102006		Nut
17	326105515		Safety pin
19	83710059		Bolt
20	83710060		Bolt
21	83753349		Frame
22	83710108		Bolt
23	83753004		Tie bar
24	83710114		Pillow block
25	83753405		Sun roof
26	83710125		Holder
27	83710177		Spacer piece
28	83710178		Spacer piece
29	83710179		Holder
31	324044208		Screw
32	324130309		Nut
33	06510215		Plug
34	83753346		Holder
35	08751053		Spring washer
36	07130505		Hexagon bolt
37	08510409		Washer
38	08110408		Hexagon nut
39	05743283		Cable binder

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
