Каталог запасных частей к технике: BOMAG BF 300 C S340 TV. PO42-Cleaning Kit

Тип техники

Марка

Модель

Схема

1

2

3

4

4

5

5

6

7

8

9

9.1

9.2

9.3

9.4

9.9

9.10

9.10

9.11

9.11

9.12

9.12

9.13

10

11

11

11

11

12

13

13

14

15

16

18

18

19

20

21

22

22

23

23

26

27

28

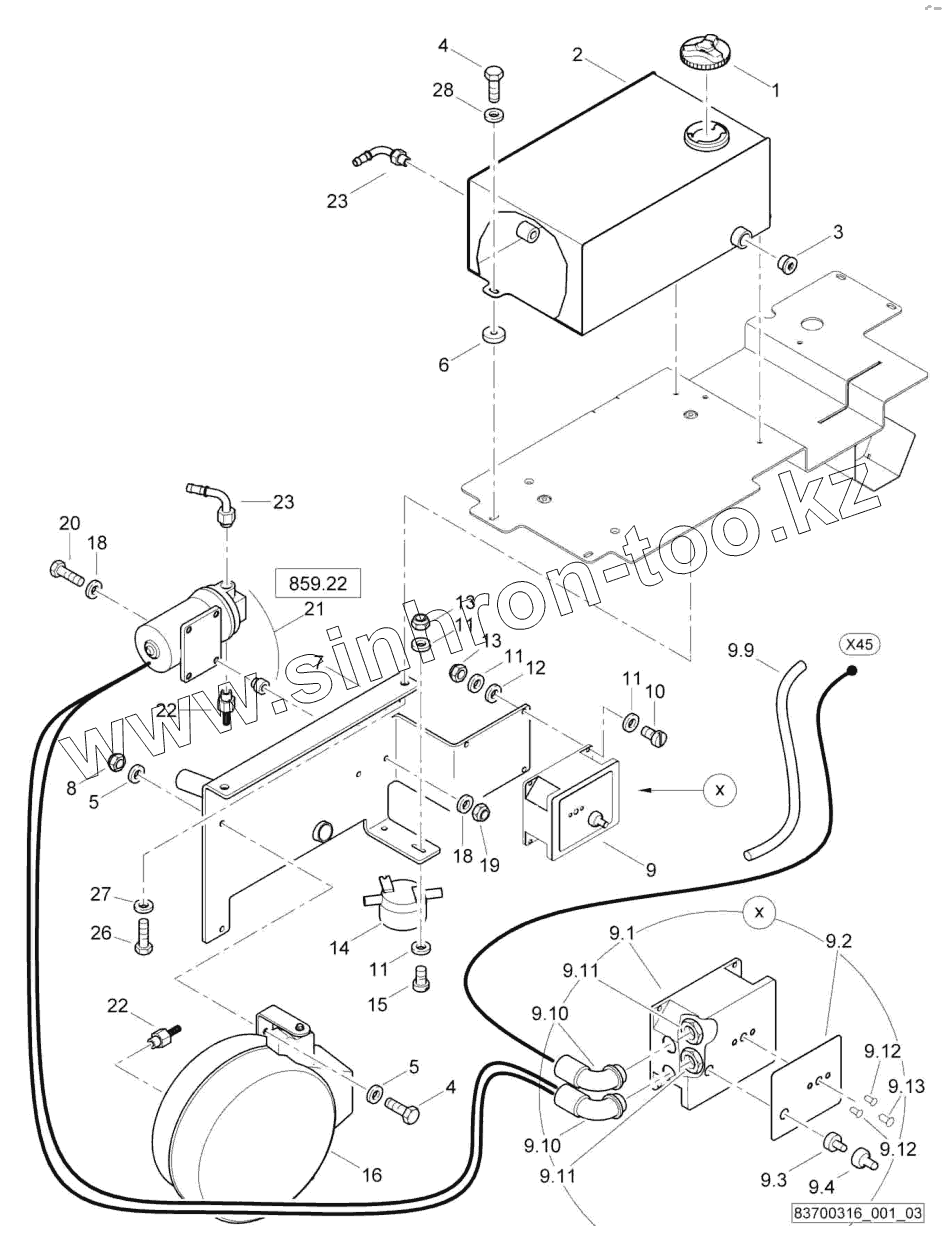

Позиция на иллюстрации	Заводской номер детали		Название детали
1	324163210		Tank plug
2	83763051		Washing reservoir
3	05546118		Screw plug with seal
4	07140834		Hexagon bolt
5	08752084		Spring washer
6	83763016		Supplement
7	83763309		Pillow block
8	08131002		Safety nut
9	83700356		Control panel
9.1	D2185228		Box
9.2	D2185227		Decal
9.3	420031001		Changeover switch
9.4	429114055		Lever cap
9.9	429110914		Plastic shell
9.10	429110937		Angular connection
9.11	429089051		Cable clip
9.12	06510215		Plug
9.13	06510208		Plug
10	324050249		Screw
11	08751053		Spring washer
12	08621053		Washer
13	08131000		Safety nut
14	332170030		Filter
15	07241706		Socket-head cap screw
16	332098718		Hose reel
18	08751064		Spring washer
19	08131001		Safety nut
20	07140649		Hexagon bolt
21	328500068		Pump
22	05541606		Straight fitting
23	05759642		Angular fitting
26	07141027		Hexagon bolt
27	08752106		Spring washer
28	08621002		Washer

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
