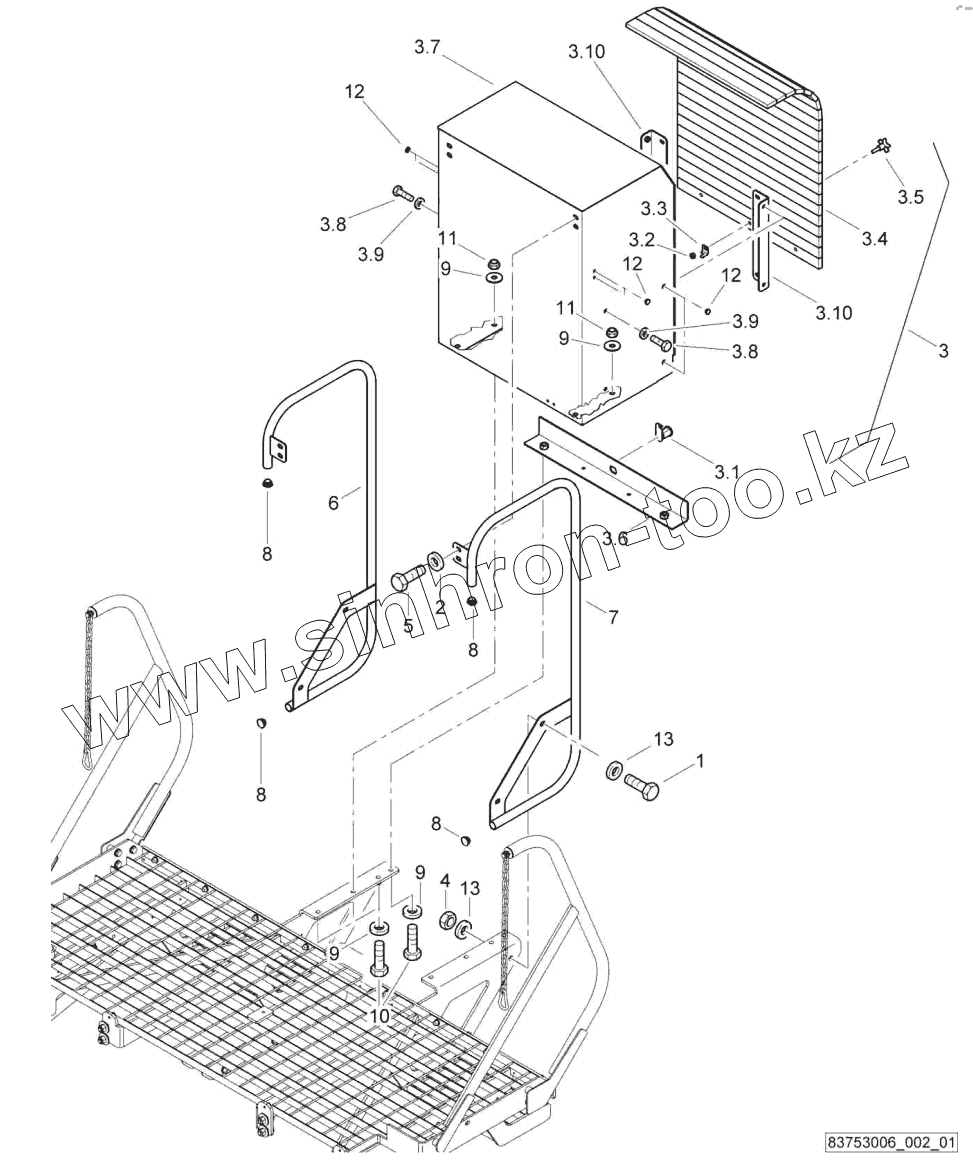

Каталог запасных частей к технике: BOMAG BF 300 C S340 TV. Platform rear

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3.1
3.2
3.3
3.4
3.5
3.6
3.7
3.8
3.8
3.10
3.10
4
5
6
7
8
8
8
8
9
9
9
9
10
11
11
12
12
12
13
13
Позиция на иллюстрации Заводской номер детали Название детали
1 07141238 Hexagon bolt
2 08752130 Spring washer
3 83750038 Rear housing
3.1 350072031 Locking device
3.2 08110813 Hexagon nut
3.3 83750023 Plate
3.4 335085014 Windable
3.5 348005002 Ball type handle
3.6 83750021 Rear lock
3.7 83750037 Box
3.8 07140818 Hexagon bolt
3.10 83750029 Pillow block
4 08131004 Safety nut
5 07141218 Hexagon bolt
6 83753366 Railing right
7 83753367 Railing left
8 06510373 Plug
9 08621131 Round anchor plate
10 324002292 Screw
11 324130311 Safety nut
12 06510212 Plug
13 08511324 Washer
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
