Каталог запасных частей к технике: BOMAG BF 300 C S340 TV. Operator's seat

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
3
3
3
3
3
4
5
5
5
5
5
5
5
5
5
5
6
6
6
6
6
6
6
6
7
7
7
7
7
8
8
9
10
11
11
12
12

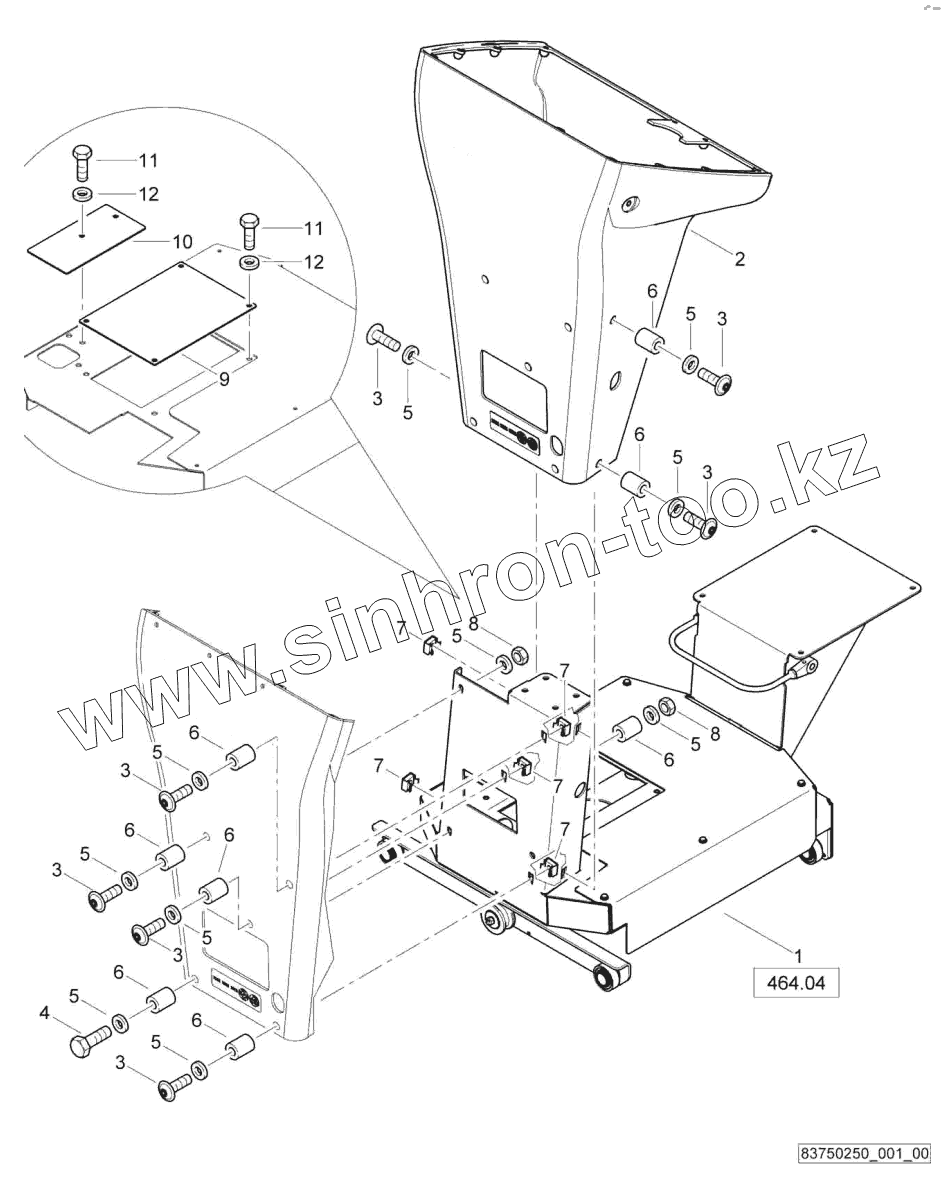

Позиция на иллюстрации Заводской номер детали Название детали
1 83710517 Seat support, assembled
2 83710505 Housing
3 07210882 Lens head screw
4 07140853 Hexagon bolt
5 08621084 Washer
6 83710425 Tube
7 08430833 Cage nut
8 08110812 Hexagon nut
9 83710163 Cover
10 83750071 Cover
11 07140818 Hexagon bolt
12 08752084 Spring washer
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
