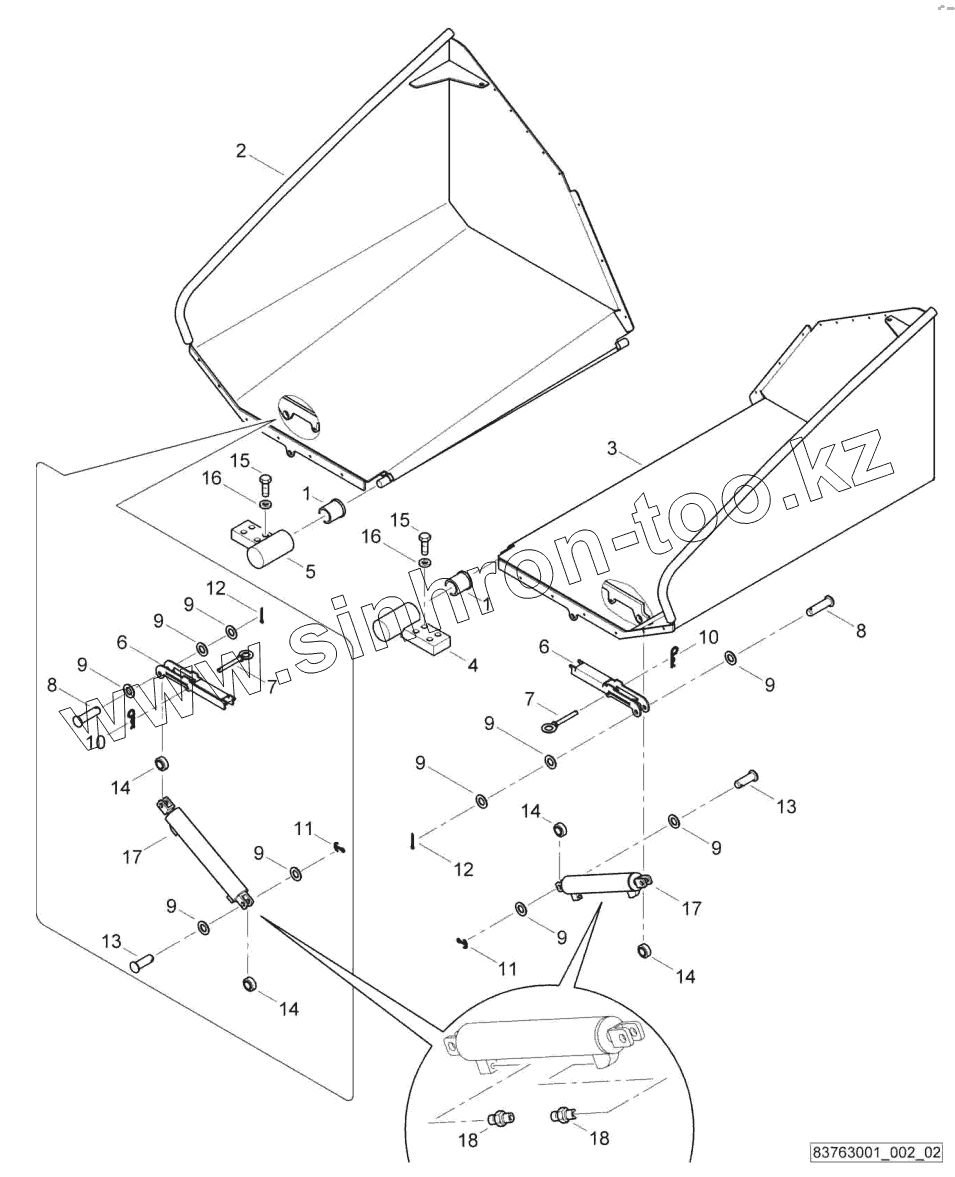

Каталог запасных частей к технике: BOMAG BF 300 C S340 TV. Material hopper

Тип техники

Марка

Модель

Схема

1

1

2

3

4

5

6

6

7

7

8

8

9

9

9

9

9

9

9

9

9

9

10

10

11

11

12

12

13

13

14

14

14

14

15

15

16

16

17

17

18

18

Позиция на иллюстрации	Заводской номер детали		Название детали
1	348022455		Bushing
2	83763256		Material hopper + Wings
3	83763260		Material hopper + Wings
4	83763225		Pillow block
5	83763220		Pillow block
6	83763262		Piston stop
7	83763235		Bolt
8	09872207		Bolt
9	323111026		Washer
10	323074010		Cotter pin
11	09170504		Cotter pin
12	323070282		Cotter pin
13	09872204		Bolt
14	05272007		Spherical plain bearing
15	324002336		Screw
16	08511528		Washer
17	83783035		Hydraulic cylinder
17.1	05850644		Kit,seal
18	05540036		Double-ended union

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
