Каталог запасных частей к технике: BOMAG BF 300 C S340 TV. Material hopper

Тип техники

Марка

Модель

Схема

1

1

1

2

2

2

3

4

5

5

6

6

7

7

8

9

10

10

11

11

12

12

13

13

14

14

15

15

16

16

16

16

17

17

18

19

19

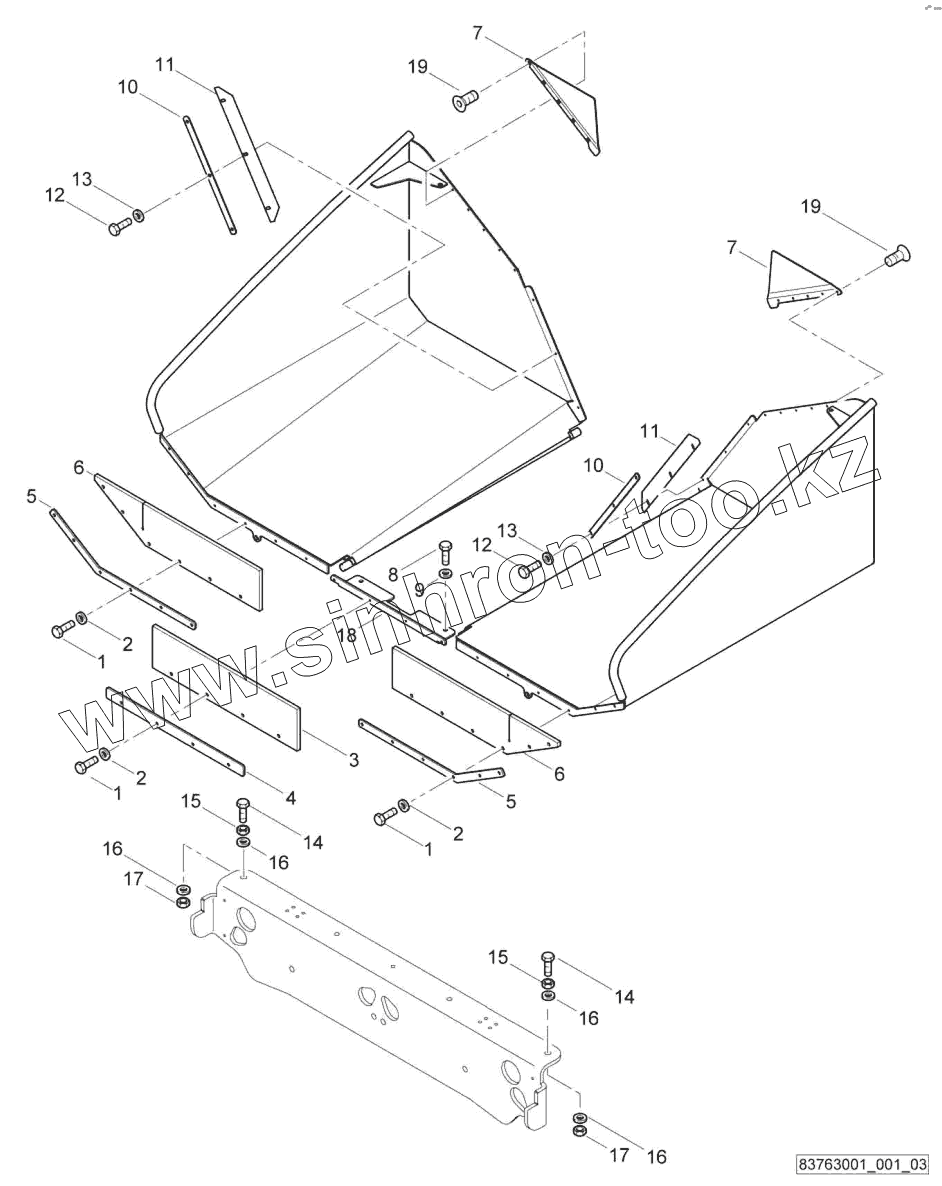

Позиция на иллюстрации	Заводской номер детали		Название детали
1	324002256		Screw
2	08752106		Spring washer
3	83763218		Hopper rubber
4	83763219		Mounting plate
5	83763217		Mounting plate
6	83763216		Hopper rubber
7	83763245		Scraper,Hopper
8	324002373		Screw
9	08752170		Spring washer
10	83763226		Plate
11	83763261		Scraper,Hopper
12	324002208		Screw
13	08752084		Spring washer
14	324002456		Screw
15	324102020		Nut
16	08752210		Spring washer
17	324104020		Nut
18	83763267		Support comb
19	07320808		Countersunk screw

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
