Каталог запасных частей к технике: BOMAG BF 300 C S340 TV. Longitudinal levelling

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

8

9

9

9

10

11

11

12

12

13

14

15

16

17

18

18

18

18

18

19

19

20

21

22

22

23

24

25

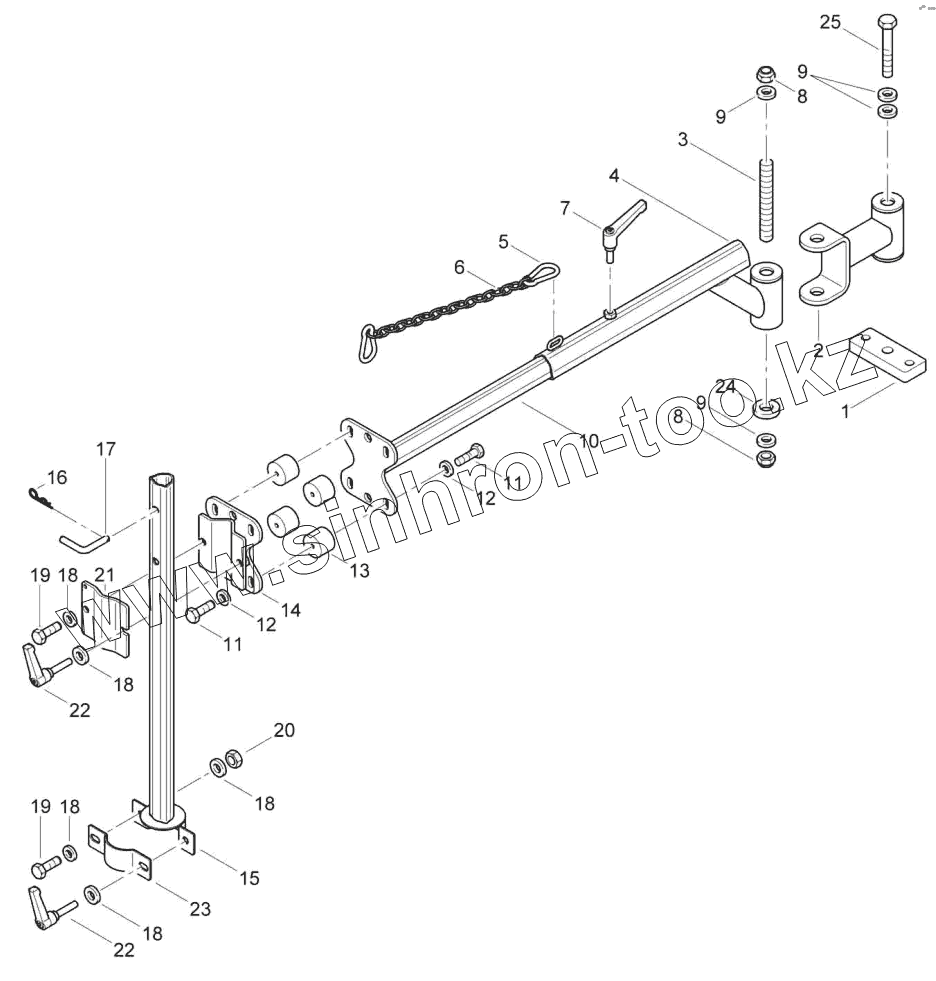

Позиция на иллюстрации	Заводской номер детали		Название детали
1	83740233		Tapped plate
2	83701240		Connecting arm
3	83701101		Threaded rod
4	83701325		Pillow block
5	348201205		Snap hook
6	309212018		Chain
7	06422105		Stop lever
8	08112026		Hexagon nut
9	08752210		Spring washer
10	83701330		Tube
11	324002128		Screw
12	323111017		Washer
13	335150212		Vibration damper
14	83701088		Pillow block
15	83701085		Pillow block
16	323074007		Cotter pin
17	83701104		Round steel bar
18	323111018		Round anchor plate
19	07141044		Hexagon bolt
20	324130309		Nut
21	83701099		Plate
22	06422106		Stop lever
23	83701305		Pillow block
24	83701333		Plate
25	07132059		Hexagon bolt
