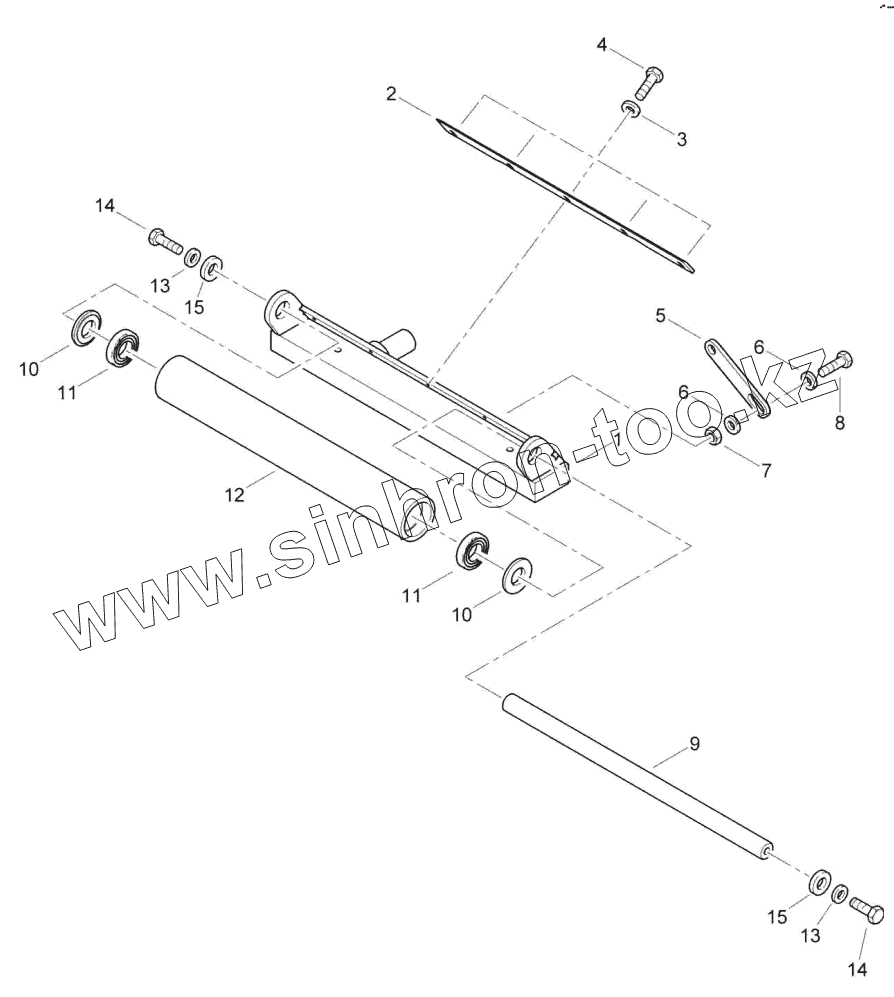

Каталог запасных частей к технике: BOMAG BF 300 C S340 TV. Left push rollers,assembled

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
7
8
9
10
10
11
11
12
13
13
14
14
15
15
Позиция на иллюстрации Заводской номер детали Название детали
1 83763042 Journal, left
2 83763041 Scraper,Push roller
3 08621084 Washer
4 07140824 Hexagon bolt
5 D2183216 Draw bar
6 08621101 Washer
7 08121815 Hexagon nut
8 07141845 Hexagon bolt
9 D2137013 Shaft,Push roller
10 83760512 Bearing spacer
11 315122040 Ball bearing,grooved
12 83760511 Push roller
13 08752180 Spring washer
14 07141842 Hexagon bolt
15 08502150 Washer
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
