Каталог запасных частей к технике: BOMAG BF 300 C S340 TV. Junction box,right

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
3
3
3
4
4
4
5
5
5
6
7
8
9
10
10.1
10.2
10.3
10.4
10.5
11

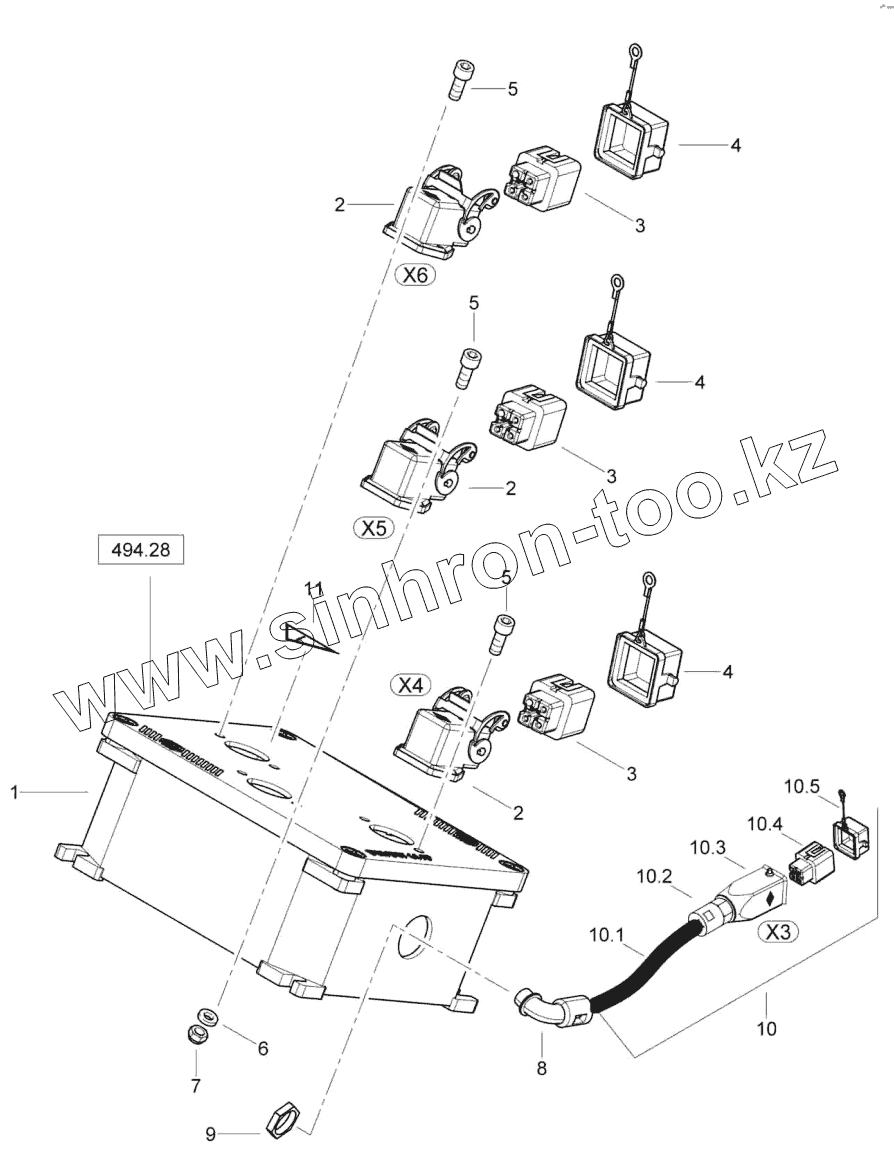

Позиция на иллюстрации Заводской номер детали Название детали
1 83773091 Box
2 740053138 Protective enclosure
3 05756591 Socket insert
4 429050123 Cover
5 07241700 Socket-head cap screw
6 08510307 Washer
7 08110305 Hexagon nut
8 429110939 Angular connection
9 429089052 Grooved nut
10 83770201 Wire harness
10.1 429110914 Plastic shell
10.2 429110928 Connection, straight
10.3 740053108 Protective enclosure
10.4 05756592 Pin insert
10.5 429050124 Cover
11 622070062 Warning sign
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
