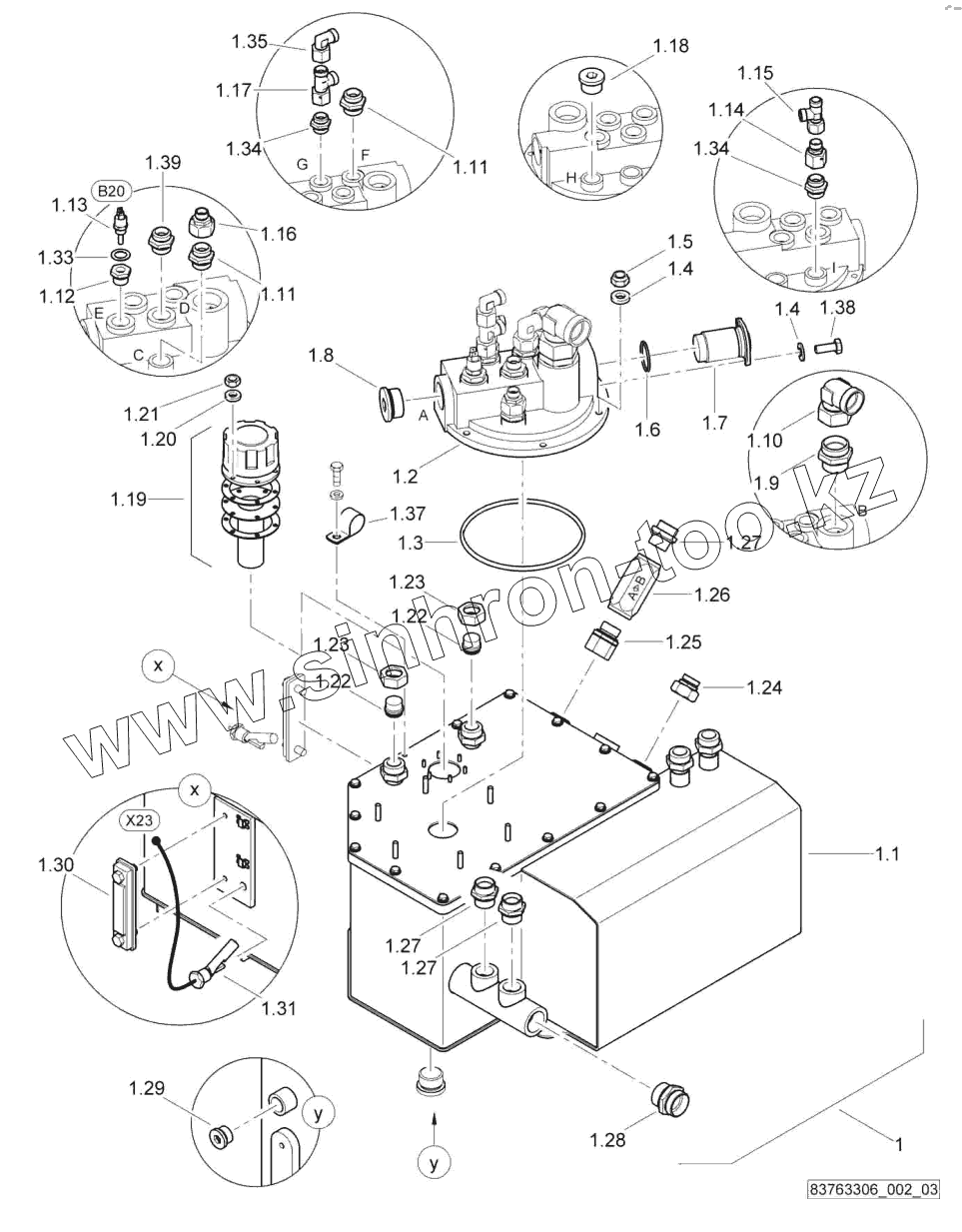

Каталог запасных частей к технике: BOMAG BF 300 C S340 TV. Hydraulic oil tank

Тип техники

Марка

Модель

Схема

1

1.1

1.2

1.3

1.4

1.4

1.5

1.6

1.7

1.8

1.9

1.10

1.11

1.11

1.12

1.13

1.14

1.15

1.16

1.17

1.18

1.19

1.20

1.21

1.22

1.22

1.23

1.23

1.24

1.25

1.26

1.27

1.27

1.27

1.28

1.29

1.30

1.31

1.33

1.34

1.34

1.35

1.37

1.38

1.39

Позиция на иллюстрации	Заводской номер детали		Название детали
1	83763277		Oil tank, assembled
1.1	83763097		Oil tank, assembled
1.2	58110133		Connecting block
1.3	06222010		Loop ring
1.4	08751064		Spring washer
1.5	324130005		Safety nut
1.6	06220389		Loop ring
1.7	05972404		Oiltemperature regulator
1.8	05546111		Screw plug with seal
1.9	05540014		Double-ended union
1.10	05542129		Angular union
1.11	05540099		Socket
1.12	05543210		Reducing union
1.13	05834011		Switch,temperature
1.14	05542288		Reducing union
1.15	05542193		L-union
1.16	05542292		Reducing union
1.17	05542194		L-union
1.18	05546138		Screw plug
1.19	05748655		Filling strainer
1.20	323111010		Round anchor plate
1.21	324102004		Nut
1.22	05542708		Plug
1.23	05545038		Cap nut
1.24	05542295		Reducing union
1.25	05543008		Socket
1.26	330113011		Valve
1.27	05540042		Double-ended union
1.28	05540043		Double-ended union
1.29	05546118		Screw plug with seal
1.30	345030034		Optical filling level
1.31	83770206		Float switch
1.33	323115523		Copper washer
1.34	05548017		Socket
1.35	05542125		Angular union
1.37	323086501		Clamp
1.38	07140626		Hexagon bolt
1.39	05540012		Double-ended union

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
