Каталог запасных частей к технике: BOMAG BF 300 C S340 TV. Hydraulic, valves

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
5
6
7
8
8
9
9
10
11
12
12
13
14
15
16
16
16
17
17
18
18
19
20
21
22
23
24
25
25
26
26

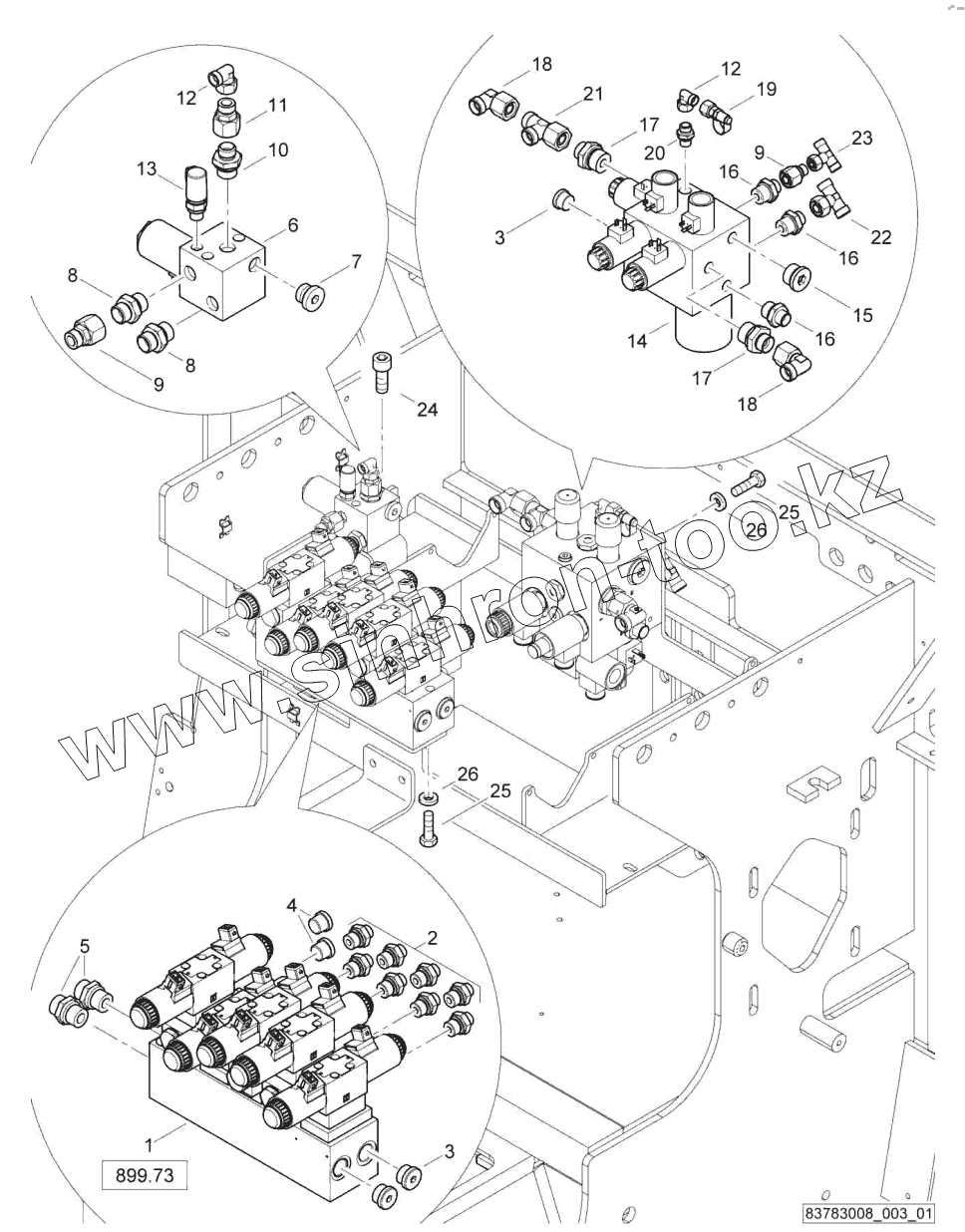

Позиция на иллюстрации Заводской номер детали Название детали
1 05878184 Valve block
2 05540086 Double-ended union
3 05546116 Screw plug with seal
4 05546145 Screw plug with seal
5 05540039 Double-ended union
6 05877044 3/2-Way valve
7 05546105 Screw plug with seal
8 05548011 Socket
9 05542284 Reducing union
10 05548002 Double-ended union
11 05542283 Reducing union
12 05542122 Angular union
13 05544012 Test connection
14 05877240 Valve block
15 05546118 Screw plug with seal
16 05540088 Double-ended union
17 05540089 Double-ended union
18 05542125 Angular union
19 05544031 Test connection
20 05540036 Double-ended union
21 05542194 L-union
22 05542174 T-union
23 05542172 T-union
24 07230644 Socket-head cap screw
25 07140824 Hexagon bolt
26 08752084 Spring washer
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
