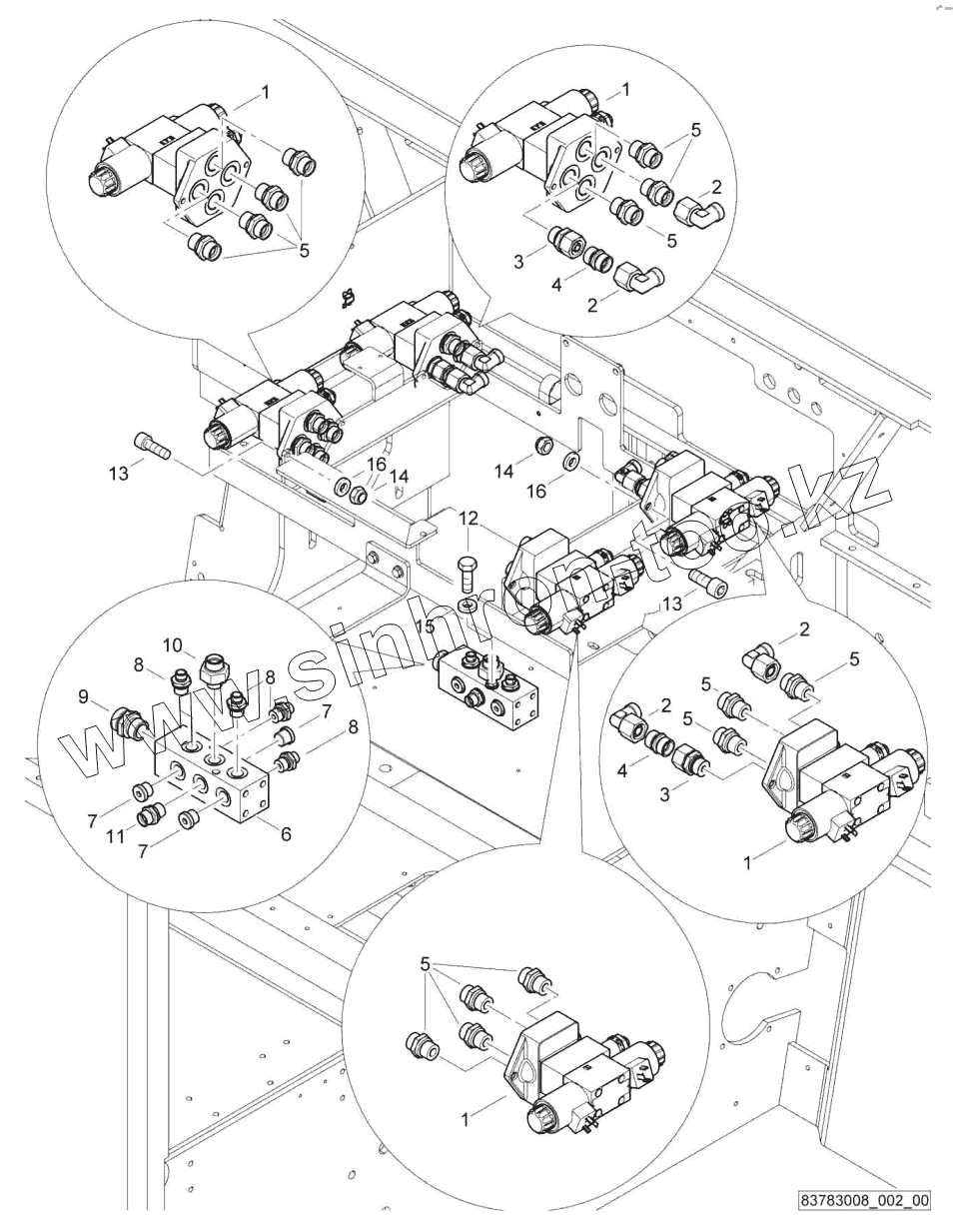

Каталог запасных частей к технике: BOMAG BF 300 C S340 TV. Hydraulic, valves

Тип техники

Марка

Модель

Схема

1

1

1

1

2

2

2

2

3

3

4

4

5

5

5

5

5

5

5

6

7

7

7

8

8

8

9

10

11

12

13

13

14

14

15

16

16

Позиция на иллюстрации	Заводской номер детали		Название детали
1	05877187		Valve block
2	05542125		Angular union
3	05543013		Socket
4	05545932		Union
5	05540039		Double-ended union
6	83783073		Manifold
7	05546145		Screw plug with seal
8	05540084		Double-ended union
9	05540041		Double-ended union
10	05540082		Double-ended union
11	05540038		Double-ended union
12	07130836		Hexagon bolt
13	07230621		Socket-head cap screw
14	08131001		Safety nut
15	08752084		Spring washer
16	08751064		Spring washer

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
