Каталог запасных частей к технике: BOMAG BF 300 C S340 TV. Hydraulic

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
5
6
6
6
6
7
7
7
8
8
8
9
10
10
10
10
10
10
11
11
11
12
12
12
13
13
14
14
15
15
16
16
17
17
17
17
17
17
18
19
20
21
23
23
24
24
25
25
26
27
28
29
30
31
32
33
34

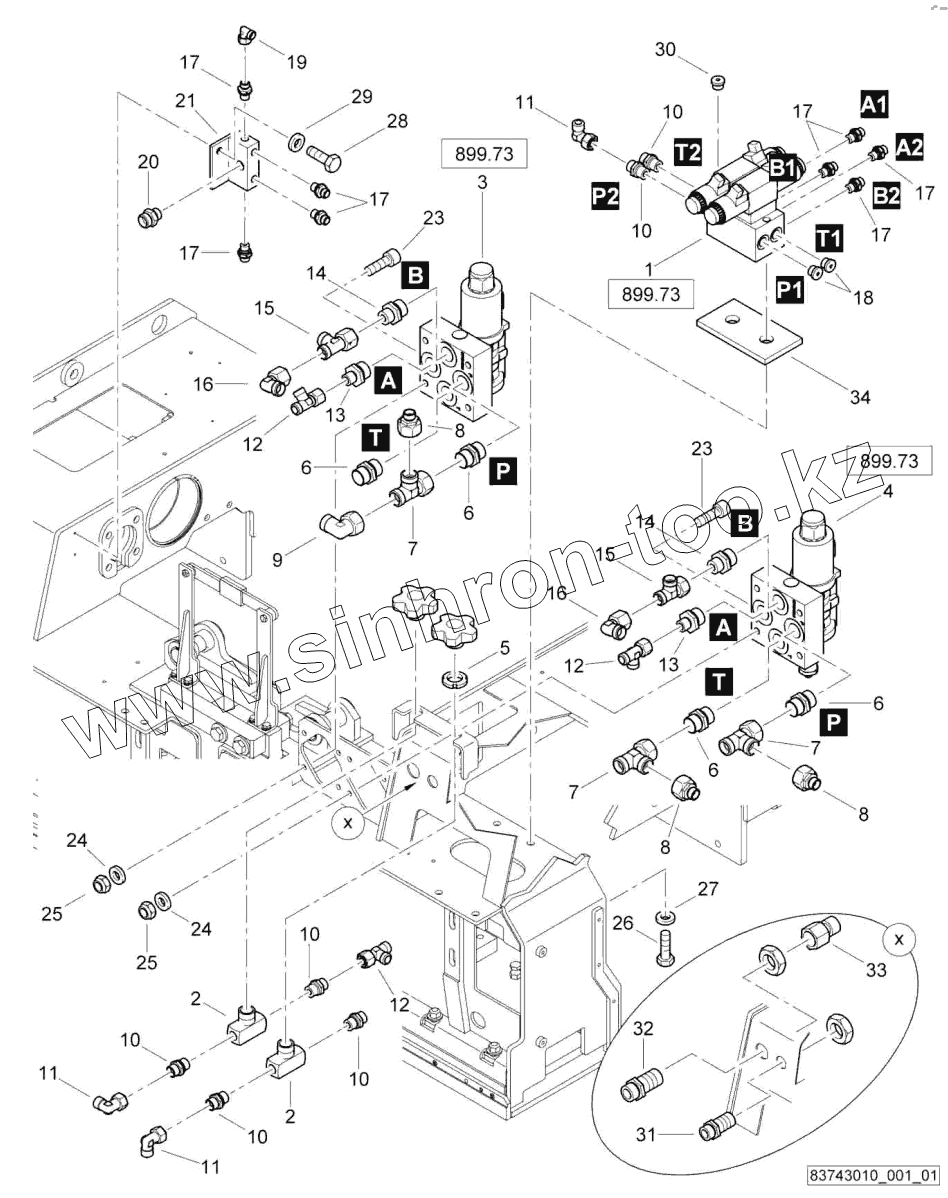

Позиция на иллюстрации Заводской номер детали Название детали
1 05878188 Valve block
2 328070200 Valve
3 05877185 Valve block
4 05877186 Valve block
5 324140005 Grooved nut
6 05540090 Double-ended union
7 05542195 L-union
8 05542291 Reducing union
9 05542126 Angular union
10 05540038 Double-ended union
11 05542124 Socket
12 05542193 L-union
13 05540083 Double-ended union
14 05540089 Double-ended union
15 05542194 L-union
16 05542125 Angular union
17 05540036 Double-ended union
18 05546145 Screw plug with seal
19 05542122 Angular union
20 05540010 Double-ended union
21 D2091148 Block
23 324045212 Screw
24 08752106 Spring washer
25 324135310 Nut
26 324002208 Screw
27 08752084 Spring washer
28 324002132 Screw
29 08751064 Spring washer
30 05546114 Screw plug with seal
31 05542604 Straight union
32 05542605 Straight union
33 05542288 Reducing union
34 83783143 Supplement
35 05542918 Nut
36 08123026 Hexagon nut
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
