Каталог запасных частей к технике: BOMAG BF 300 C S340 TV. Hoods, mounting

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1.1
1.2
1.3
1.3
1.4
1.4
1.4
1.4
1.4
1.4
1.5
1.5
1.5
1.5
1.5
1.5
1.5
1.5
2
3
5
6
7
8
9
10
11

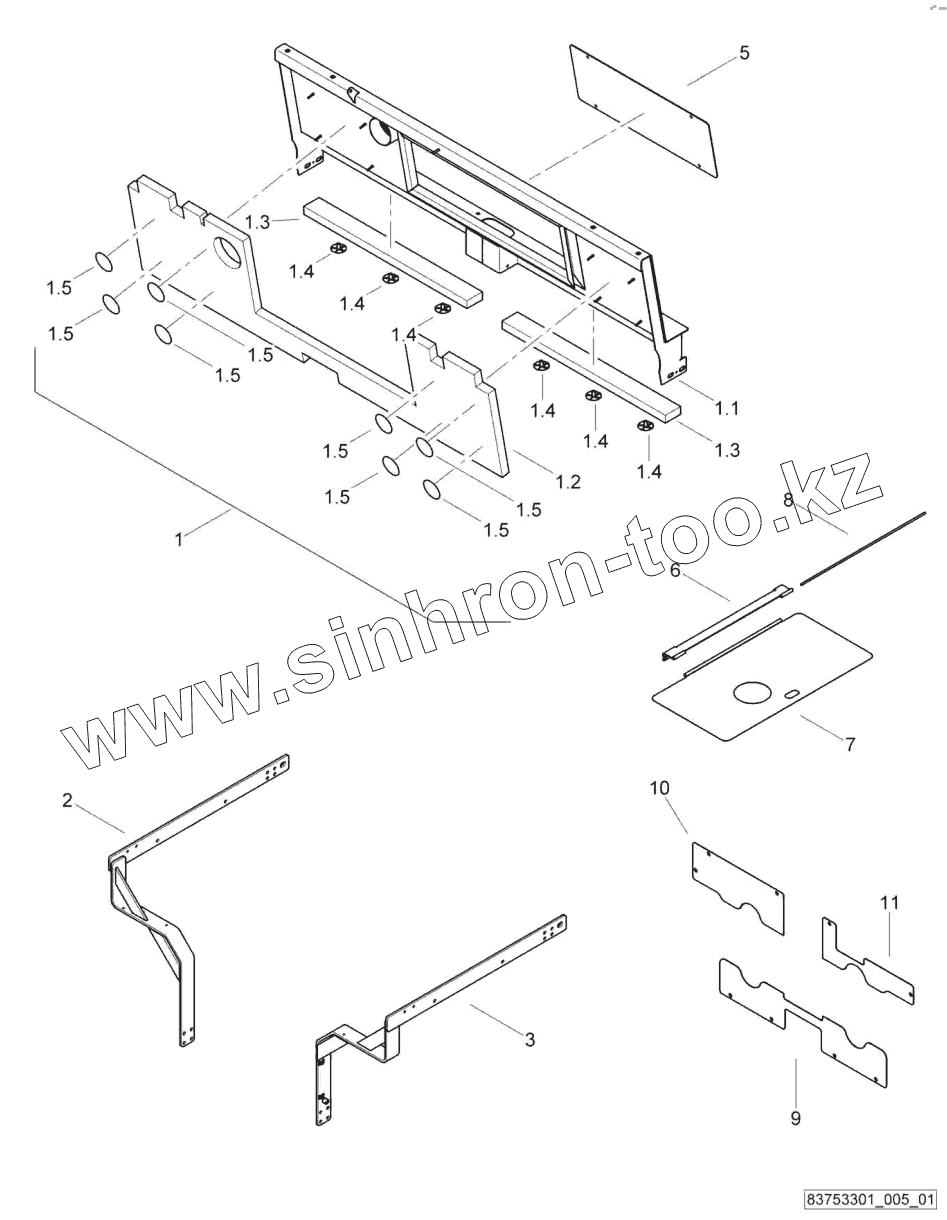

Позиция на иллюстрации Заводской номер детали Название детали
1 83753351 Rear hood
1.1 83753352 Rear hood
1.2 83753355 Insulating material
1.3 83753310 Insulating material
1.4 06510399 Cap
1.5 06510299 Cap
2 83753125 Hood support, right
3 83753120 Hood support, left
5 83753109 Cover
6 83753263 Holder side left
7 83753260 Door left
8 83753266 Round steel bar
9 83753129 Plate
10 83753128 Plate
11 83753135 Plate
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
