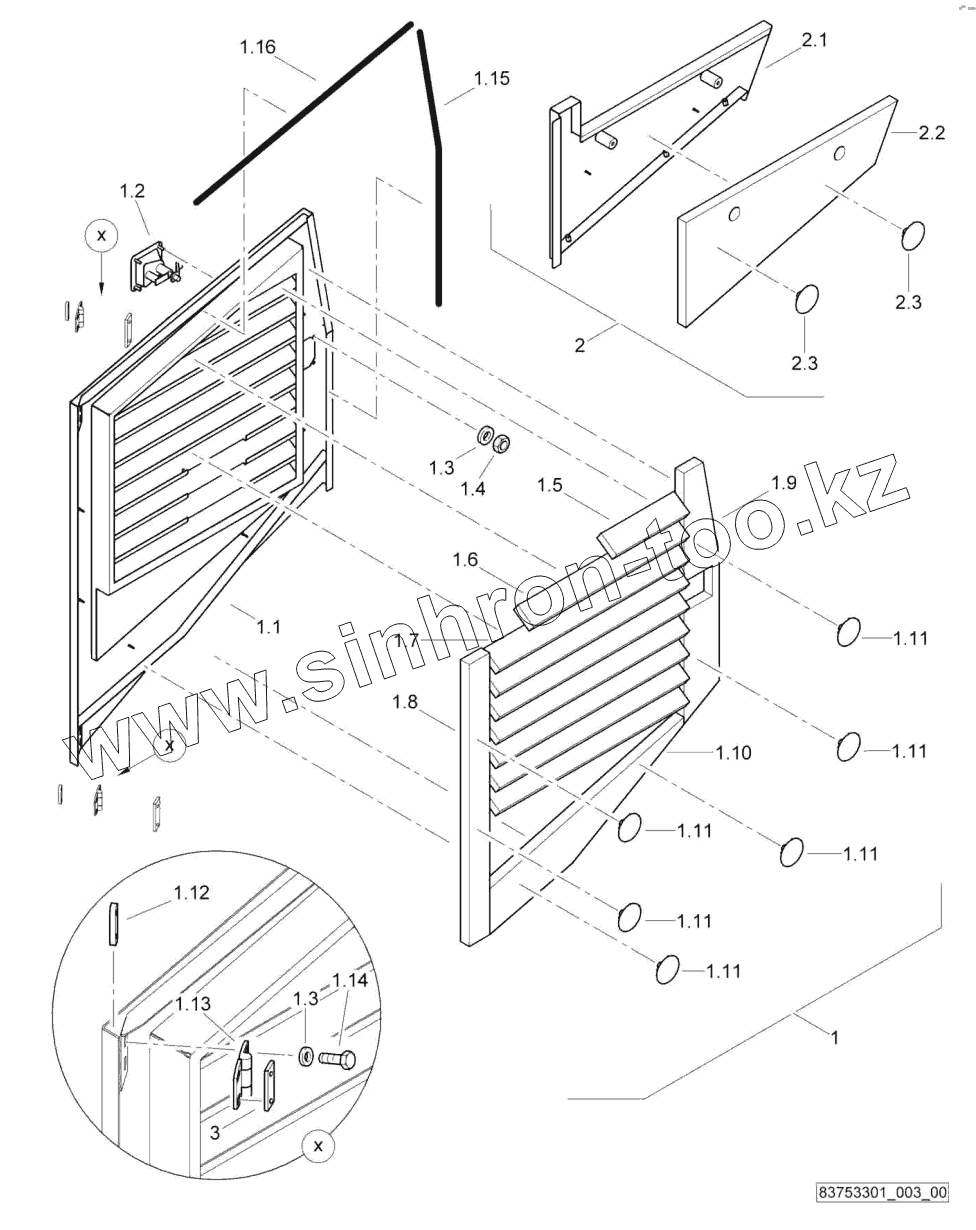

Каталог запасных частей к технике: BOMAG BF 300 C S340 TV. Hoods, mounting

Тип техники

Марка

Модель

Схема

1

1.1

1.2

1.3

1.3

1.4

1.5

1.6

1.7

1.8

1.9

1.10

1.11

1.11

1.11

1.11

1.11

1.11

1.12

1.13

1.14

1.15

1.16

2

2.1

2.2

2.3

2.3

3

Позиция на иллюстрации	Заводской номер детали		Название детали
1	83753136		Door right
1.1	83753085		Door right
1.2	83610905		Lock
1.3	08751064		Spring washer
1.4	08110620		Hexagon nut
1.5	83753156		Insulating material
1.6	83753154		Insulating material
1.7	83753155		Insulating material
1.8	83753159		Insulating material
1.9	83753163		Insulating material
1.10	83753160		Insulating material
1.11	06510399		Cap
1.12	83753127		Retaining plate
1.13	72190201		Hinge
1.14	07140626		Hexagon bolt
1.15	348143053		Seal
1.16	348143055		Seal
2	83753305		Hood, rear right
2.1	83753306		Hood, rear right
2.2	83753158		Insulating material
2.3	06510299		Cap
3	83753050		Plate

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
