Каталог запасных частей к технике: BOMAG BF 300 C S340 TV. Hoods, assembled

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
2
2
2
2
3
3
4
4
5
5
6
6
6
6
6
6
7
7
7
7
8
9
9
11
11
12
12
13
13
14

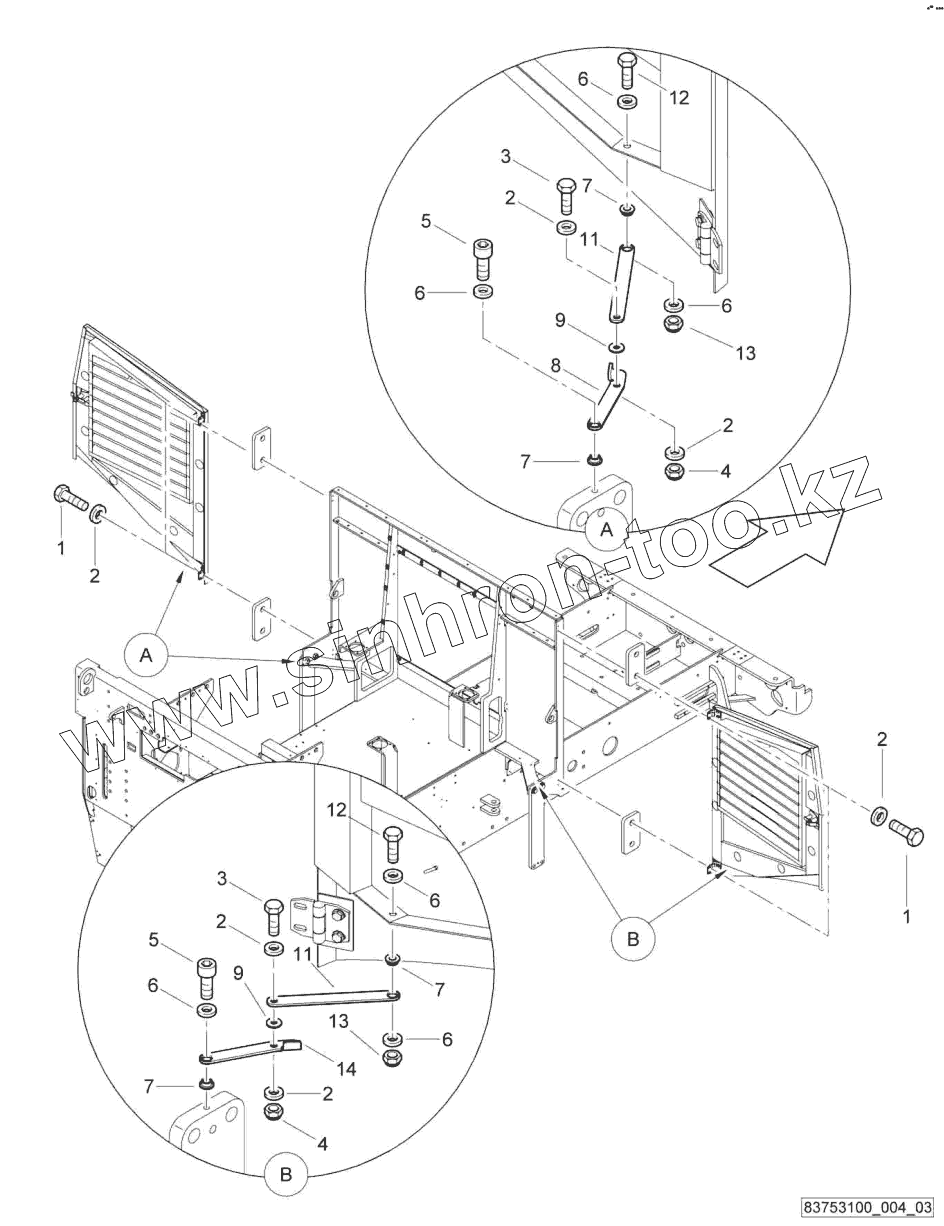

Позиция на иллюстрации Заводской номер детали Название детали
1 07140636 Hexagon bolt
2 08751064 Spring washer
3 07140636 Hexagon bolt
4 08131001 Safety nut
5 07230806 Socket-head cap screw
6 08510817 Washer
7 06281208 Bushing
8 83753341 Fixing lever
9 83753272 Spacer bush
11 83753339 Fixing lever
12 07140824 Hexagon bolt
13 08131002 Safety nut
14 83753340 Fixing lever
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
