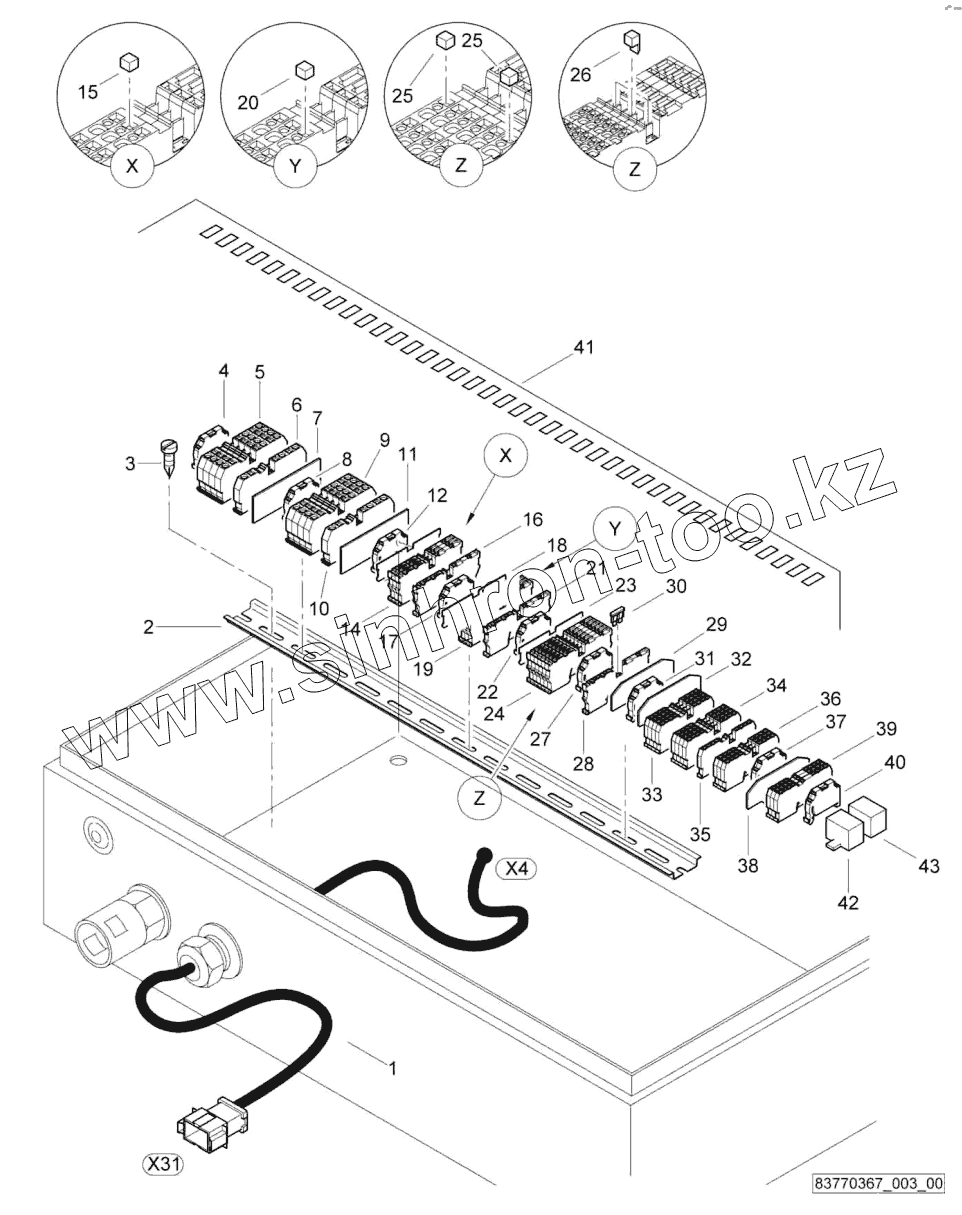

Каталог запасных частей к технике: BOMAG BF 300 C S340 TV. Heating box

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

14

15

16

17

18

19

20

21

22

23

24

25

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

Позиция на иллюстрации	Заводской номер детали		Название детали
1	83785035		Wire harness
2	429126004		Guide
3	324080802		Serrated head screw
4	05756417		Clamp
5	429043286		Terminal
6	429043287		Terminal
7	429043285		Base plate
8	05756417		Clamp
9	429043286		Terminal
10	429043287		Terminal
11	429043285		Base plate
12	05756417		Clamp
13	05756587		End plate
14	05756584		Terminal
15	05756132		Codierung
16	05756585		Terminal
17	05756417		Clamp
18	05756587		End plate
19	05756584		Terminal
20	05756132		Codierung
21	05756585		Terminal
22	05756417		Clamp
23	05756587		End plate
24	05756584		Terminal
25	05756132		Codierung
26	05756562		Plug
27	05756417		Clamp
28	415021819		Fuse holder
29	415021820		Connecting plate
30	415041024		Fuse
31	05756417		Clamp
32	429043282		Base plate
33	429043288		Ground terminal
34	429043271		Spring clamp
35	429043288		Ground terminal
36	429043271		Spring clamp
37	05756417		Clamp
38	429043282		Base plate
39	415021823		Terminal
40	05756417		Clamp
41	05756448		Sequence of numbers
42	05754314		Relay base
43	05766959		Relay

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
