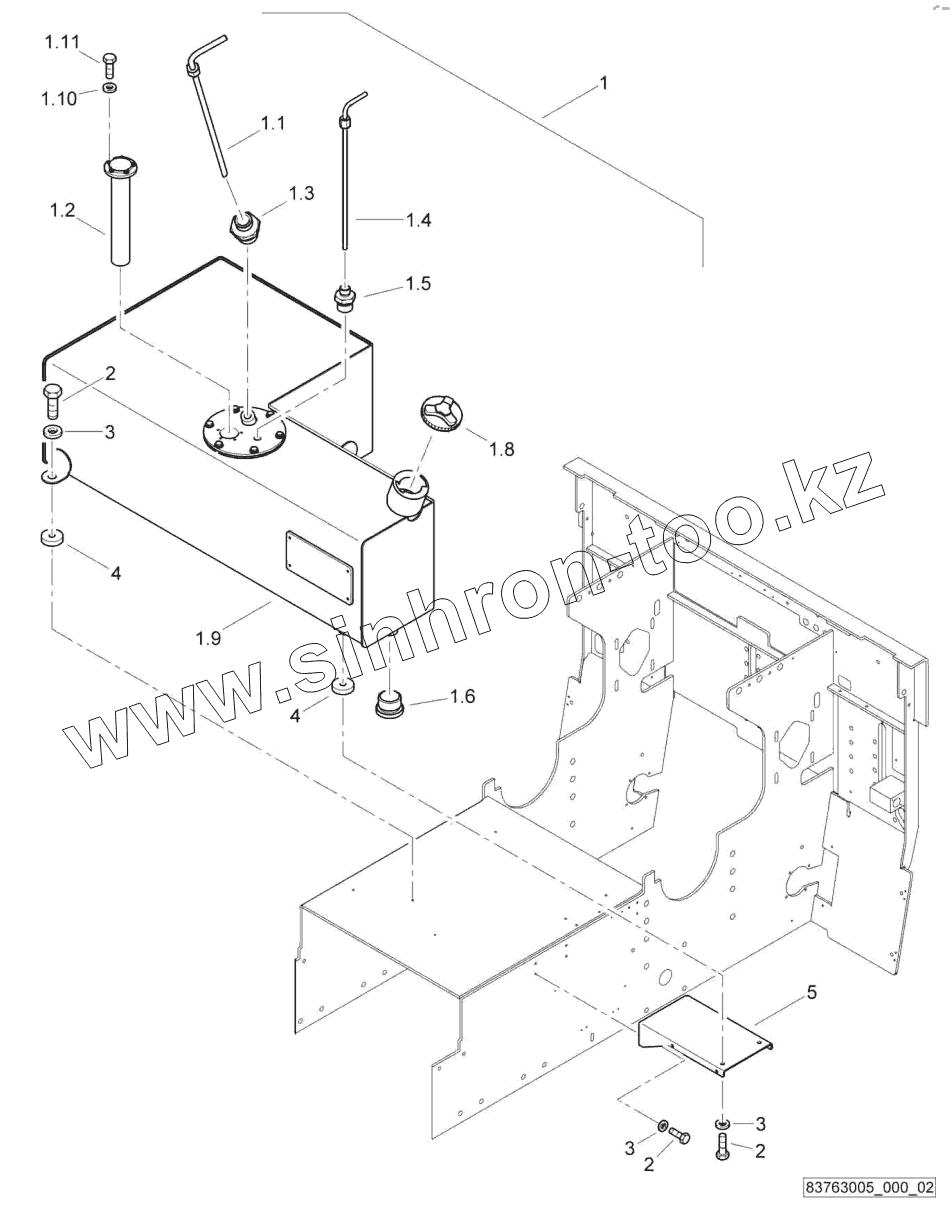

Каталог запасных частей к технике: BOMAG BF 300 C S340 TV. Fuel tank

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1.1
1.2
1.3
1.4
1.5
1.6
1.8
1.9
1.10
1.11
2
2
2
3
3
3
4
4
5
Позиция на иллюстрации Заводской номер детали Название детали
1 83763275 Fuel tank, assembled
1.1 83783126 Pipe, rigid
1.2 05973093 Level sending unit
1.3 83783127 Connection
1.4 83783061 Pipe, rigid
1.5 83783076 Connection
1.6 05546118 Screw plug with seal
1.8 06550104 Tank lock
1.9 83763098 Fuel tank
1.10 08751053 Spring washer
1.11 07130505 Hexagon bolt
2 324002250 Screw
3 08752106 Spring washer
4 83763016 Supplement
5 83763015 Pillow block
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
