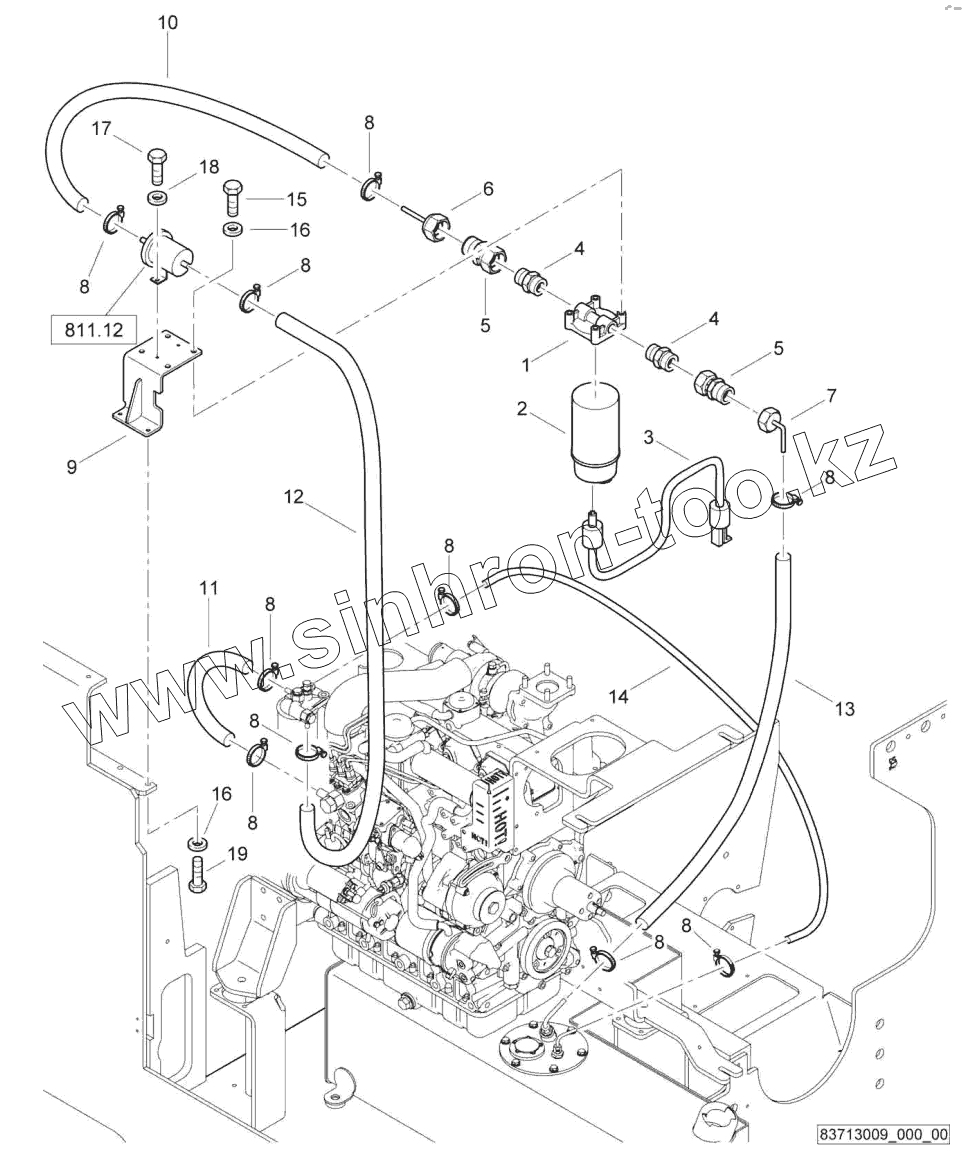

Каталог запасных частей к технике: BOMAG BF 300 C S340 TV. Fuel system

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
5
6
7
8
8
8
8
8
8
8
8
8
8
9
10
11
12
13
14
15
16
16
17
18
19
Позиция на иллюстрации Заводской номер детали Название детали
1 31701060 Filter head
2 31701061 Fuel filter
3 05973078 Water level sensor
4 05540059 Socket
5 05542284 Reducing union
6 83783086 Pipe, rigid
7 83783085 Pipe, rigid
8 323083101 Clamp
9 83763061 Pillow block
10 06641206 Hose
11 06641207 Hose
12 06641208 Hose
13 06641209 Hose
14 06641197 Hose
15 324002212 Screw
16 08752084 Spring washer
17 324002128 Screw
18 08751064 Spring washer
19 324002208 Screw
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
