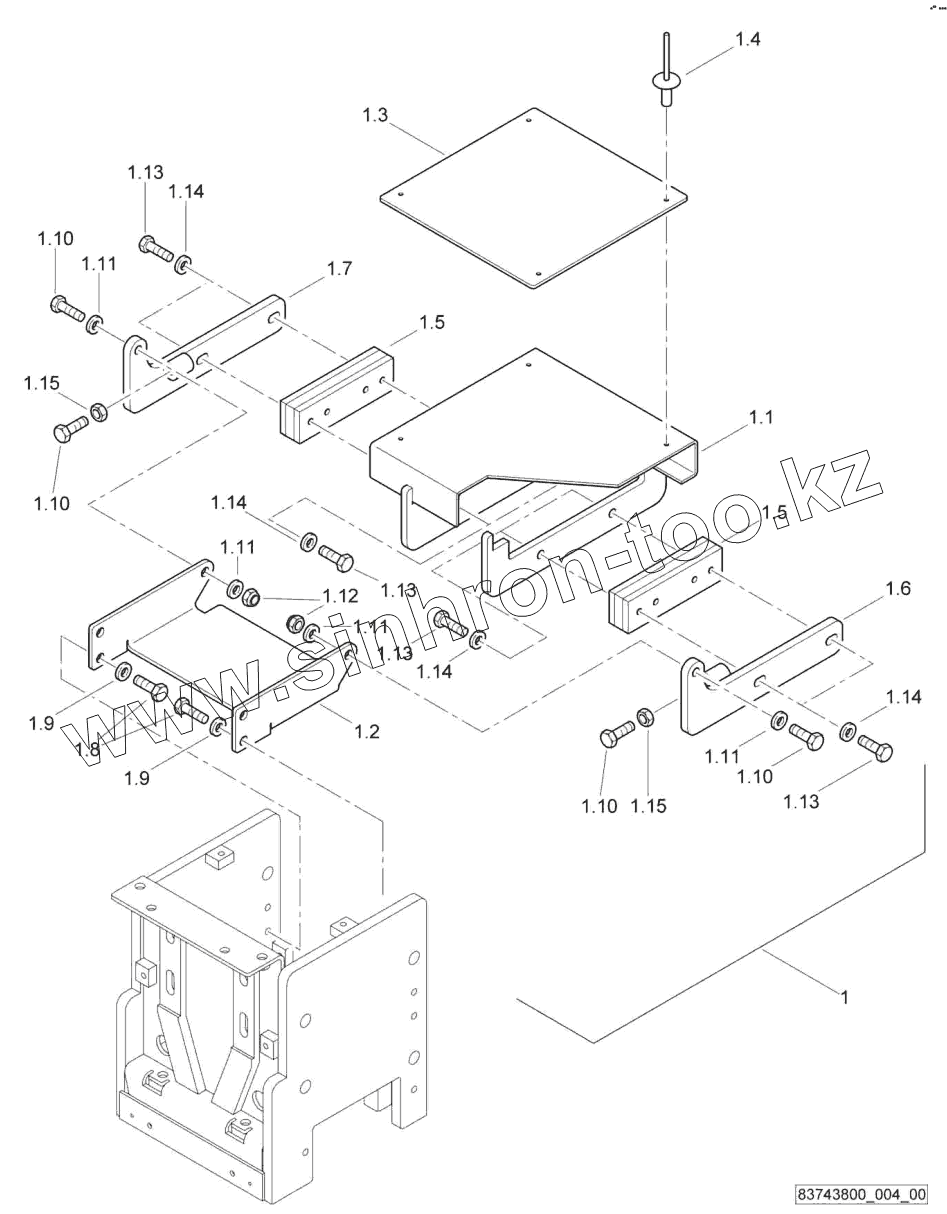

Каталог запасных частей к технике: BOMAG BF 300 C S340 TV. Extension, left

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1.1
1.2
1.3
1.4
1.5
1.5
1.6
1.7
1.8
1.9
1.9
1.10
1.10
1.10
1.10
1.11
1.11
1.11
1.11
1.12
1.13
1.13
1.13
1.13
1.14
1.14
1.14
1.14
1.15
1.15
Позиция на иллюстрации Заводской номер детали Название детали
1 83743805 Step plate, outside
1.1 83743740 Footboard
1.2 83743749 Support, step plate
1.3 83743742 Plate
1.4 323123103 Rivet
1.5 D2170100 Vibration damper
1.6 83743735 Pillow block
1.7 83743730 Pillow block
1.8 324002288 Screw
1.9 08752130 Spring washer
1.10 324002295 Screw
1.11 323111021 Washer
1.12 324130311 Safety nut
1.13 324002248 Screw
1.14 08752106 Spring washer
1.15 324102012 Nut
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
