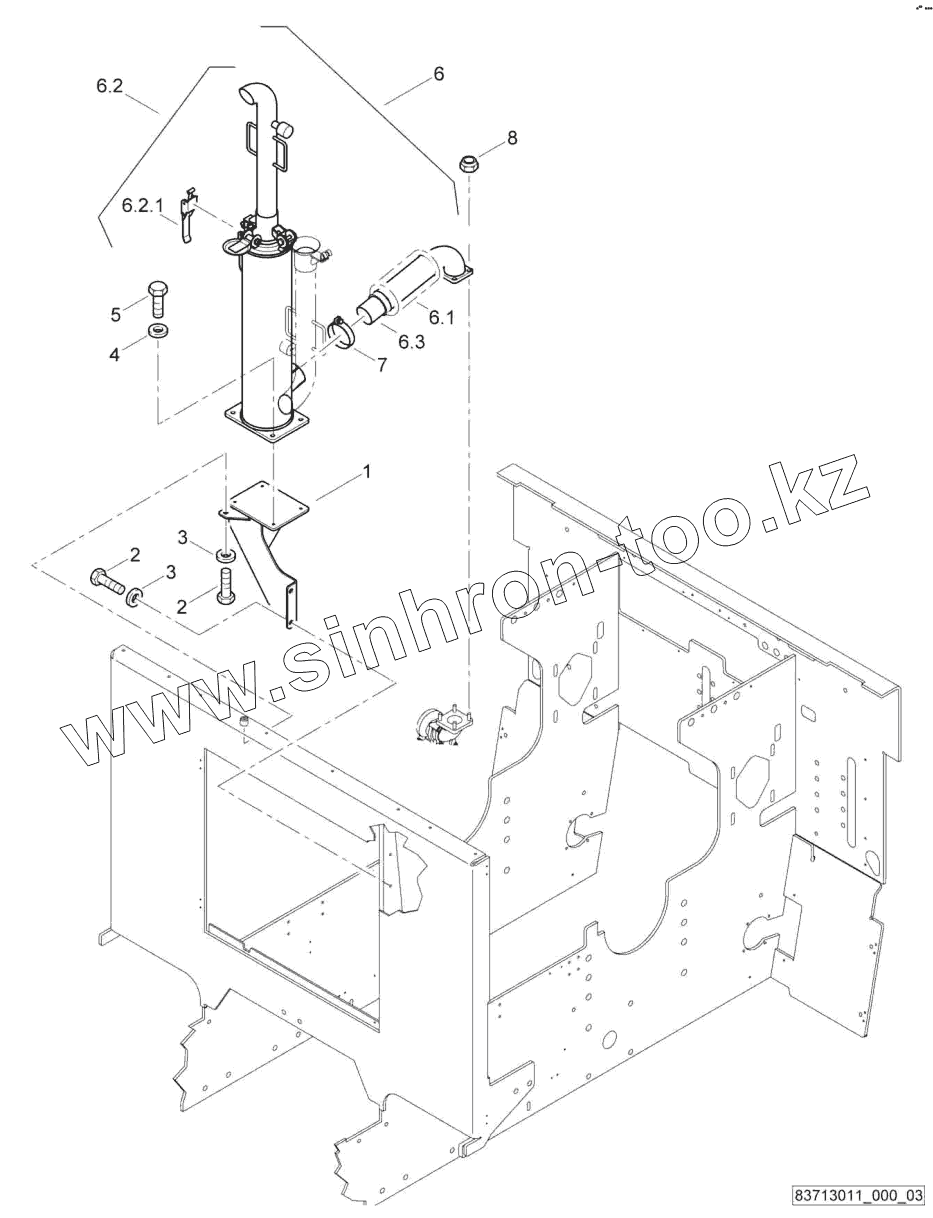

Каталог запасных частей к технике: BOMAG BF 300 C S340 TV. Exhaust System

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
4
5
6
6.1
6.2
6.2.1
6.3
7
8
Позиция на иллюстрации Заводской номер детали Название детали
1 83713068 Exhaust support
2 324002250 Screw
3 08752106 Spring washer
4 08752084 Spring washer
5 324002210 Screw
6 83713086 Discharge set
6.1 05748656 Heat protection
6.2 83713087 Muffler
6.2.1 05900070 Stop lever
6.3 83713069 Exhaust manifold
7 323080133 Clamp
8 08180101 Self locking nut
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
