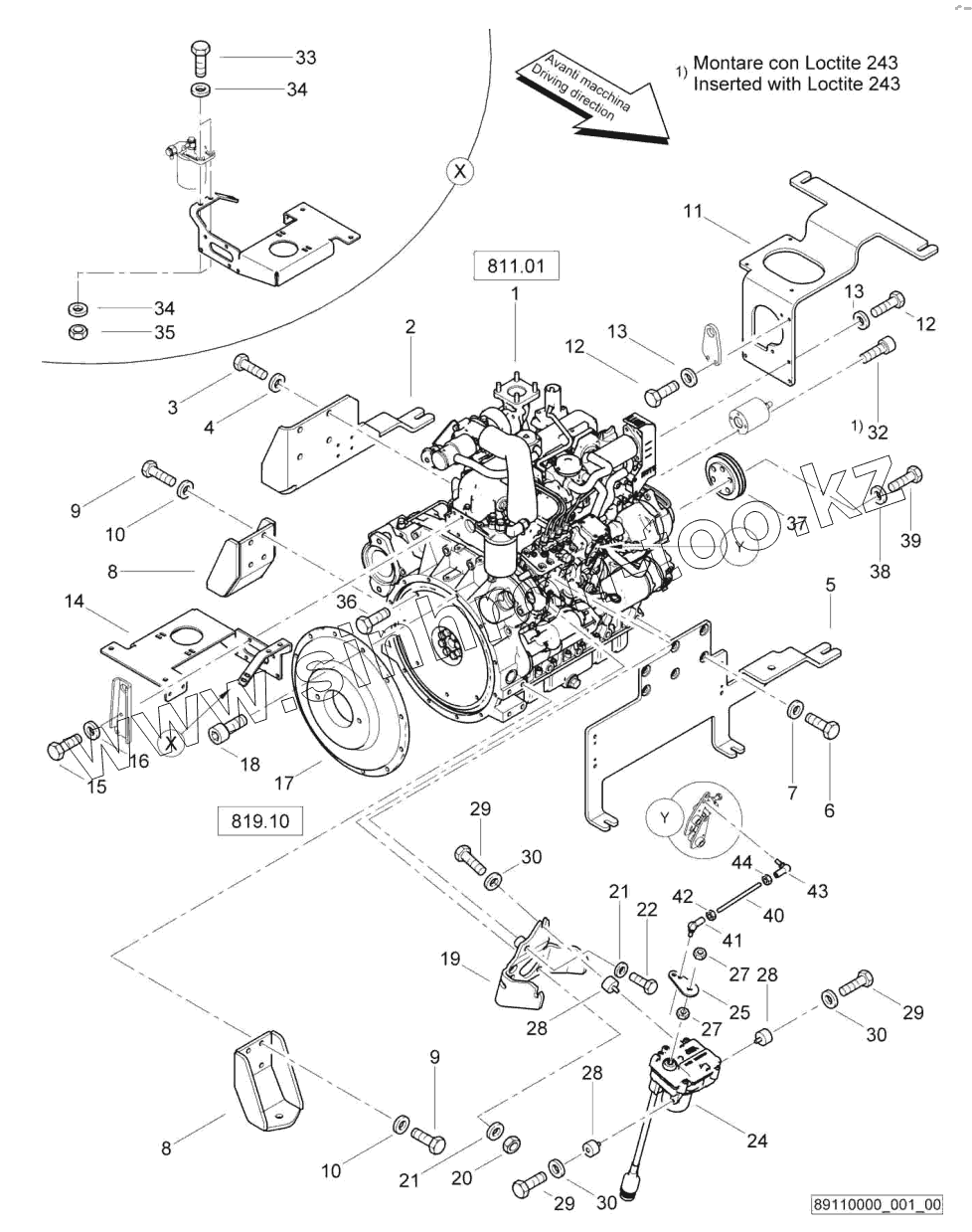

Каталог запасных частей к технике: BOMAG BF 300 C S340 TV. Engine assembly group

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

8

9

9

10

10

11

12

12

13

13

14

15

16

17

18

19

20

21

21

22

24

25

27

27

28

28

28

29

29

29

30

30

30

32

33

34

34

35

36

37

38

39

40

41

42

43

44

Позиция на иллюстрации	Заводской номер детали		Название детали
1	332014039		Diesel engine
2	83713096		Plate
3	324003160		Screw
4	08752140		Spring washer
5	83713097		Plate
6	324003160		Screw
7	08752140		Spring washer
8	83713089		Supporting foot
9	07156286		Hexagon bolt
10	08752130		Spring washer
11	83713001		Plate
12	324002207		Screw
13	08752084		Spring washer
14	83713076		Filter support
15	324002207		Screw
16	08752084		Spring washer
17	05614083		Travel clutch
18	324047009		Socket-head cap screw
19	83713083		Pillow block
20	324102008		Nut
21	08752084		Spring washer
22	07140846		Hexagon bolt
24	05973136		Actuator
25	83713064		Lever
27	324105008		Nut
28	06121818		Rubber buffer
29	324002124		Screw
30	08751064		Spring washer
32	07230665		Socket-head cap screw
33	324002252		Screw
34	08752106		Spring washer
35	324102010		Nut
36	324003060		Hexagon bolt
37	83713088		Belt pulley on engine
38	08752084		Spring washer
39	324002212		Screw
40	83713080		Draw bar
41	09812101		Angular joint
42	08110609		Hexagon nut
43	09812102		Angular joint
44	08110621		Hexagon nut

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
