Каталог запасных частей к технике: BOMAG BF 300 C S340 TV. E51-Generator 230VI50HzIDE

Тип техники

Марка

Модель

Схема

1

2

4

5

6

6

7

8

8

9

10

10

11

12

12

12

13

14

15

16

17

18

19

19

20

21

22

23

23

24

25

25

25

28

29

30

31

32

33

33

33

33

33

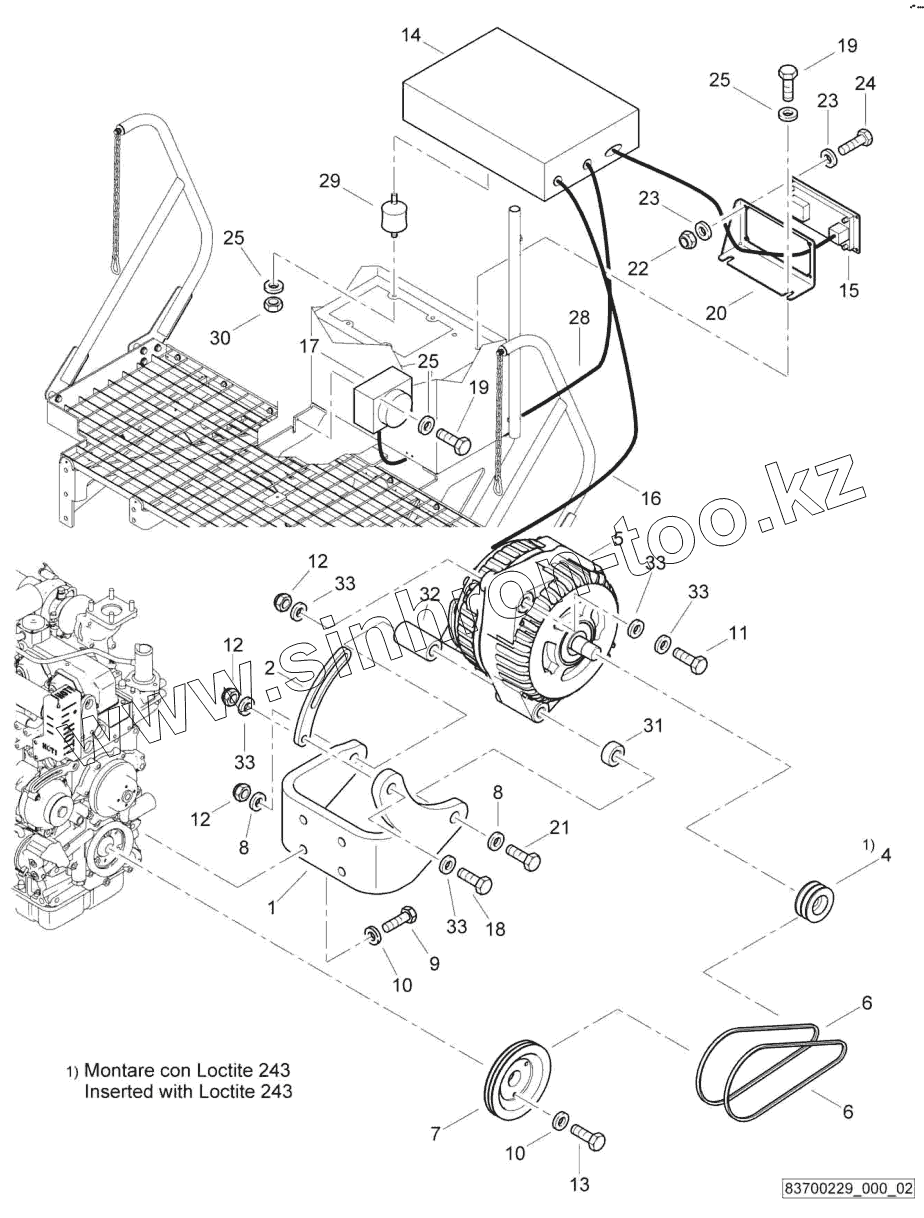

Позиция на иллюстрации	Заводской номер детали		Название детали
1	83713005		Generator support
2	83793027		Draw bar
4	83624854		Belt pulley
5	05767217		Generator
6	308040055		Belt
7	83713037		Belt pulley
8	08752106		Spring washer
9	324002210		Screw
10	08752084		Spring washer
11	07131052		Hexagon bolt
12	08131016		Safety nut
13	07140845		Hexagon bolt
14	05766979		Controller
15	05766980		Remote control
16	05766981		Wire harness
17	05766982		Socket
18	07141032		Hexagon bolt
19	07140633		Hexagon bolt
20	83713067		Pillow block
21	07131084		Hexagon bolt
22	324102003		Nut
23	323111008		Washer
24	324002010		Hexagon bolt
25	08751064		Spring washer
28	409022131		Cable
29	06111912		Rubber buffer
30	08110620		Hexagon nut
31	83743049		Supplement
32	83793026		Supplement
33	08511021		Washer

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
