Каталог запасных частей к технике: BOMAG BF 300 C S340 TV. Driving shaft conveyor

Тип техники

Марка

Модель

Схема

1

1

2

2

2

2

3

3

4

4

4

4

4

4

4

4

5

5

6

6

7

7

8

8

8

8

9

9

10

10

11

11

12

12

12

12

13

13

14

14

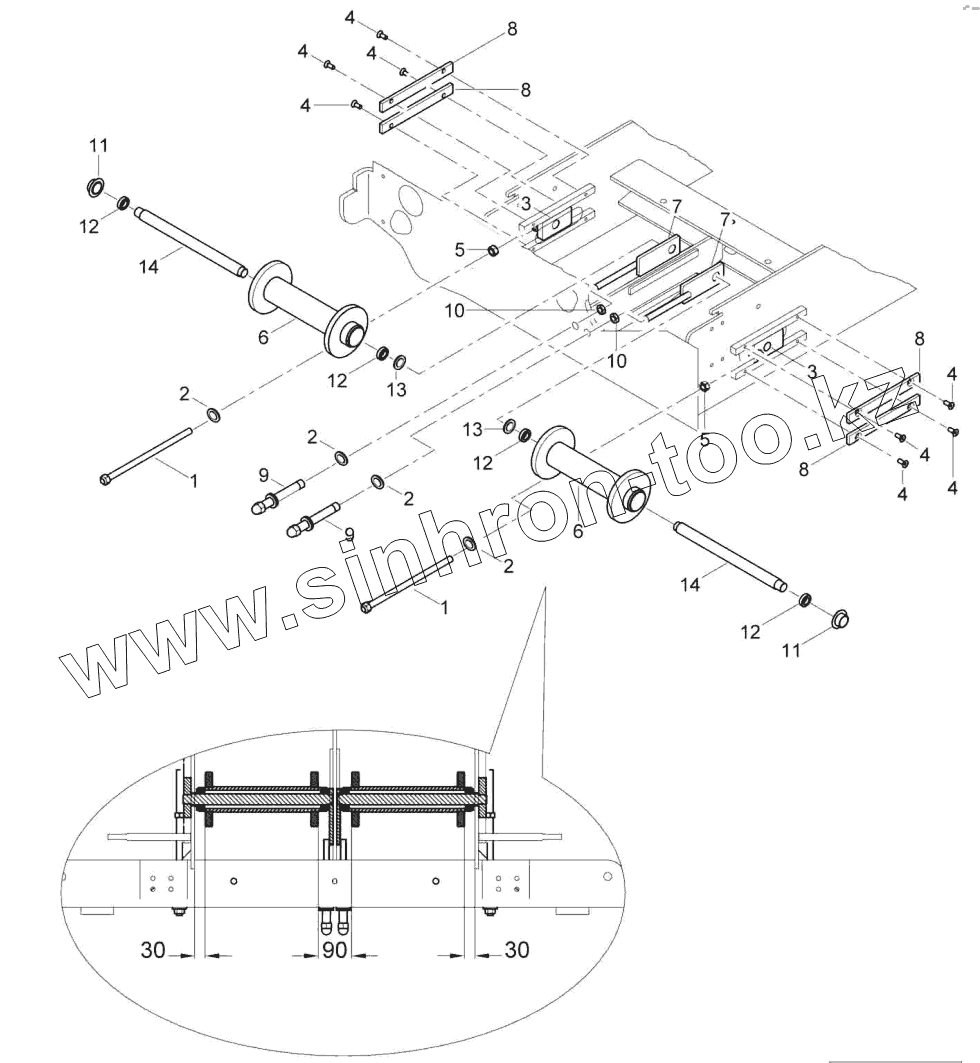

Позиция на иллюстрации	Заводской номер детали		Название детали
1	83723095		Draw bar
2	08512340		Washer
3	83723021		Tensioning device
4	07321012		Countersunk screw
5	08111622		Hexagon nut
6	83723059		Deflection pulley
7	83723073		Tensioning device
8	83723097		Supporting plate
9	83723076		Draw bar
10	08141620		Hexagon nut
11	83723063		Round steel bar
12	315121336		Ball bearing,grooved
13	83723067		Round steel bar
14	83723068		Axle,Deflection pulley

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
