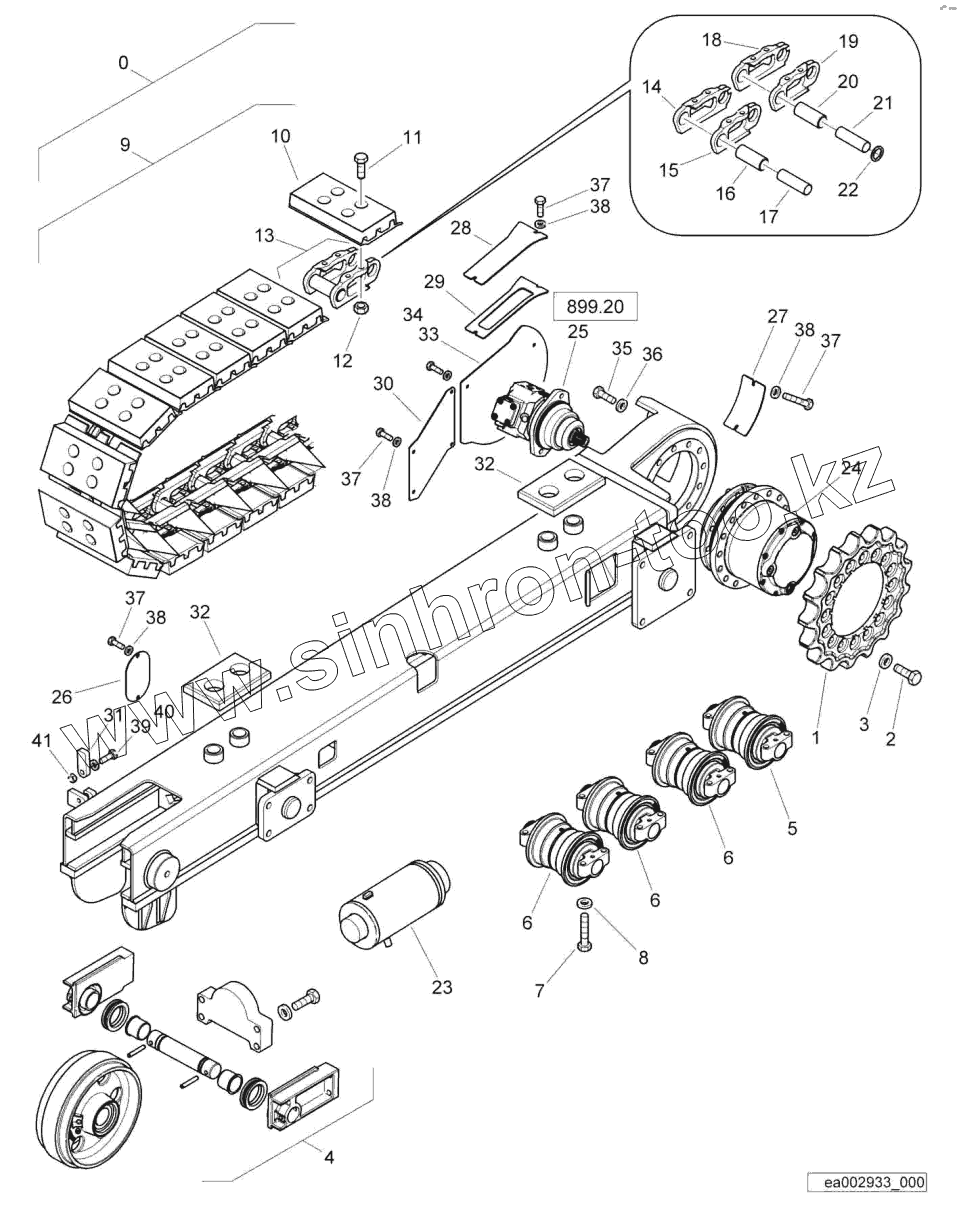

Каталог запасных частей к технике: BOMAG BF 300 C S340 TV. Crawler system

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
700191197
1
2
3
4
5
6
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
34
35
36
37
37
37
37
38
38
38
38
39
40
41
Позиция на иллюстрации Заводской номер детали Название детали
700191197 700191197 Crawler system,right
1 05870002 Drive wheel
2 07141636 Hexagon bolt
3 08511730 Washer
4 05870003 Idler
5 05870004 Track roller
6 05870005 Track roller
7 07131228 Hexagon bolt
8 08511324 Washer
9 05870006 Track
10 05870007 Track pad
11 05870020 Screw
12 05870021 Nut
13 05870008 Chain drive
14 05870043 Chain link
15 05870044 Chain link
16 05870050 Bushing
17 05870042 Bolt
18 05870051 Chain link
19 05870052 Chain link
20 05870045 Bushing
21 05870041 Bolt
22 05870040 Shim
23 05870009 Tensioning cylinder
24 337016109 Reduction gear
25 05802617 Drive motor
26 05870011 Cover
27 05870012 Transmission cover
28 05870013 Cover
29 05870014 Cover
30 05870015 Cover
31 05870016 Fitting key
32 05870017 Plate
33 05870018 Transmission cover Righthand
34 05870019 Transmission cover Lefthand
35 324000594 Hexagon bolt
36 08511730 Washer
37 07140818 Hexagon bolt
38 08752084 Spring washer
39 07131224 Hexagon bolt
40 08511324 Washer
41 08131218 Safety nut
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
