Каталог запасных частей к технике: BOMAG BF 300 C S340 TV. Covering,main screed

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

14

15

15

16

16

17

18

18

19

20

20

21

21

22

22

23

23

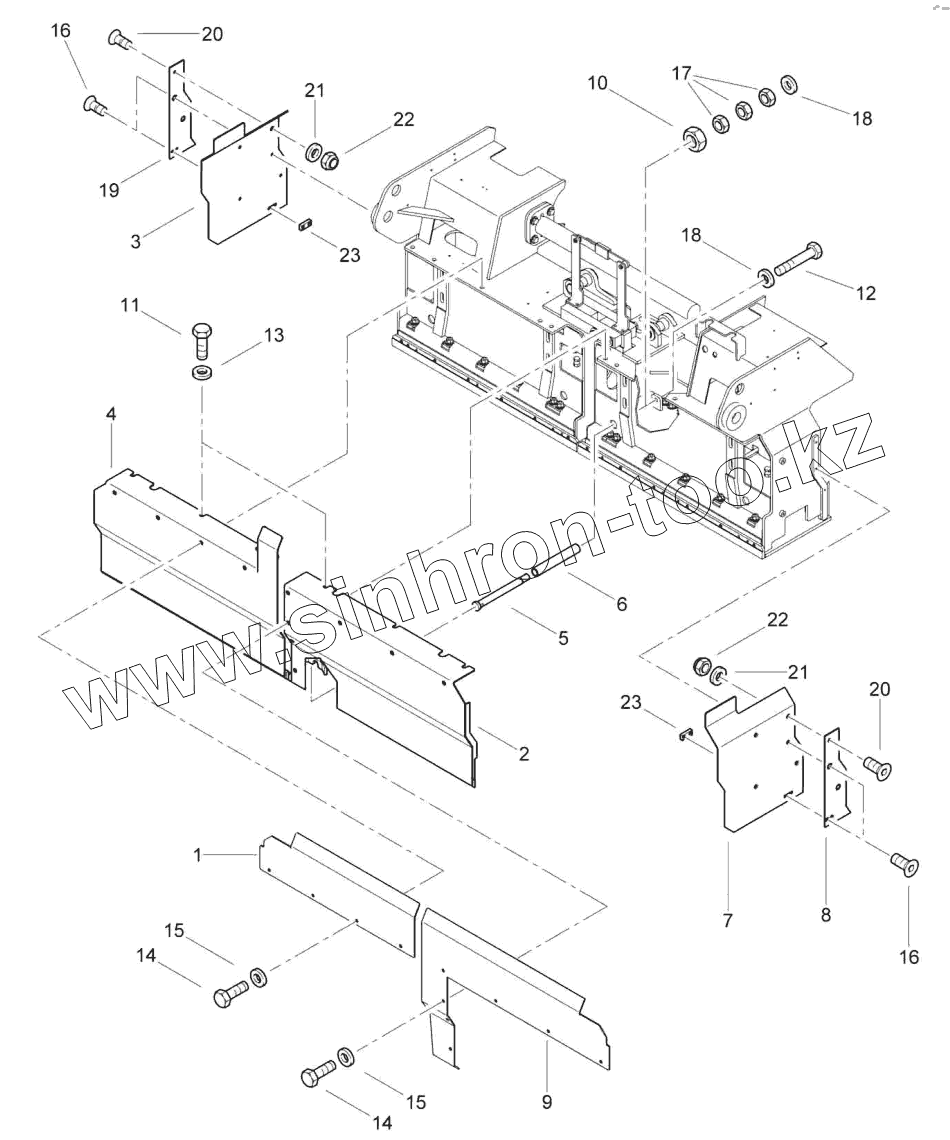

Позиция на иллюстрации	Заводской номер детали		Название детали
1	83743434		Protection, front right
2	83743410		Guard
3	83743402		Side lining,Screed
4	83743420		Guard
5	83743432		Bolt
6	83743433		Spacer bush
7	83743401		Side lining,Screed
8	83743427		Scraper,Screed
9	83743446		Guard
10	324102020		Nut
11	324002288		Screw
12	324002302		Screw
13	08752130		Spring washer
14	324002210		Screw
15	08752084		Spring washer
16	324044167		Screw
17	324102012		Nut
18	08511324		Washer
19	83743428		Scraper,Screed
20	324044172		Screw
21	08621084		Washer
22	08330813		Safety nut
23	83743429		Tapped plate

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
