Каталог запасных частей к технике: BOMAG BF 300 C S340 TV. Conveyor chain

Тип техники

Марка

Модель

Схема

1

1

1

1

1

1

2

2

2

2

2

3

4

5

5

6

6

7

7

8

8

9

9

10

10

11

11

11

11

12

12

13

13

14

14

14

14

15

15

15

15

15

15

16

16

17

17

18

18

18.1

19

19

21

21

23

23

24

25

26

26

27

27

28

28

29

29

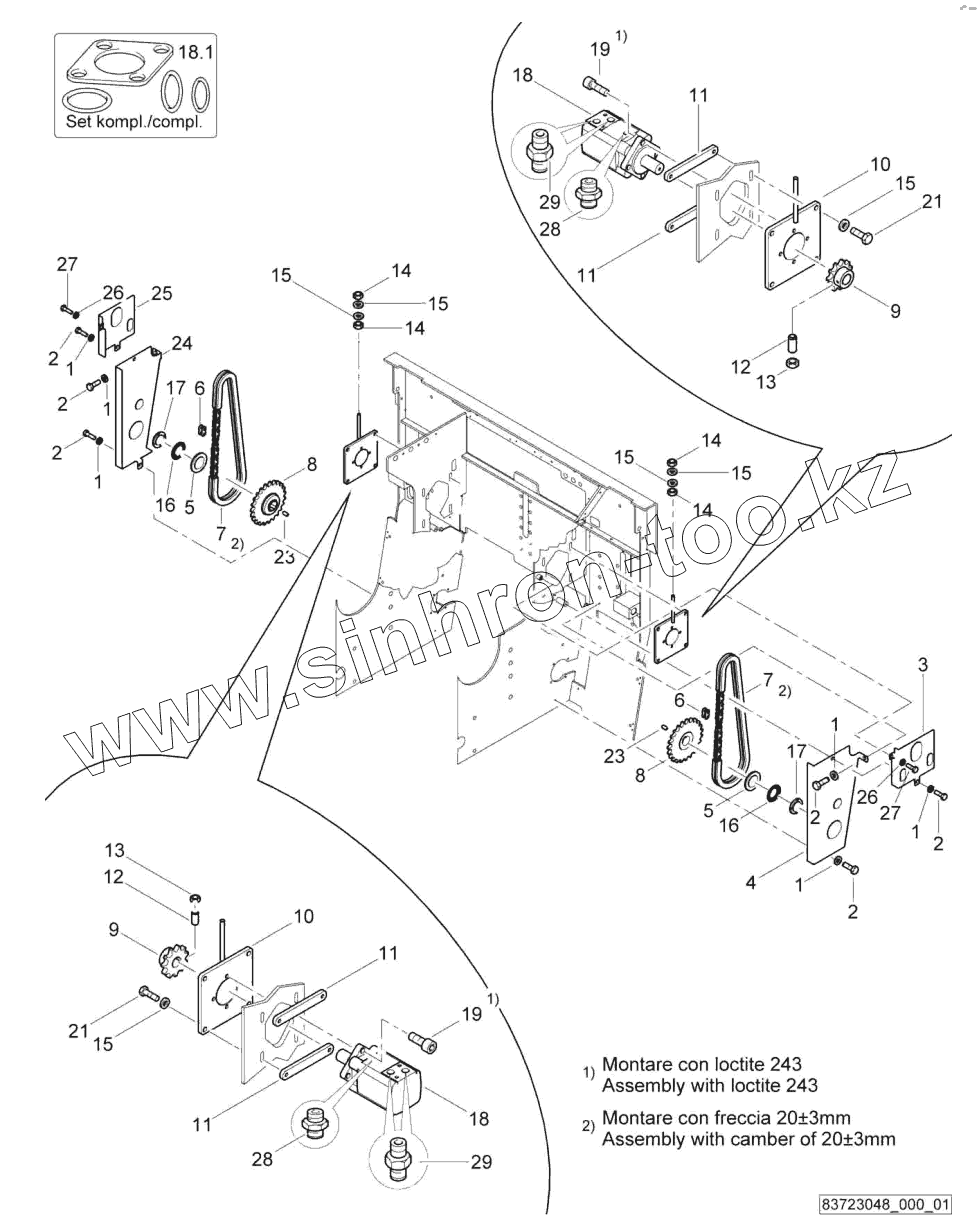

Позиция на иллюстрации	Заводской номер детали		Название детали
1	08621084		Washer
2	324002206		Screw
3	83723042		Chain protection, belts
4	83723043		Chain protection, belts
5	83723085		Supplement
6	309991035		Connecting mesh
7	309000241		Chain
8	83723047		Gear wheel
9	83723046		Gear wheel
10	83723016		Fastening flange
11	83723023		Plate
12	324043163		Screw
13	324104008		Nut
14	324102012		Nut
15	08752130		Spring washer
16	323103008		Round anchor plate
17	324140008		Grooved nut
18	05818701		Hydraulic engine
18.1	05818737		Kit,seal
19	07231211		Socket-head cap screw
21	324002294		Screw
23	323021564		Fitting key
24	83723045		Chain protection, belts
25	83723044		Chain protection, belts
26	08752106		Spring washer
27	324002250		Screw
28	05541431		Banjo coupling,eccentric
29	05540039		Double-ended union

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
