Каталог запасных частей к технике: BOMAG BF 300 C S340 TV. Control Pieces

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
2
3
4
4
5
5
6
6
7
7
8
8
9
9
9
9
10
11
12
12
12
12
13
14
15
15
15
16
16
16
16

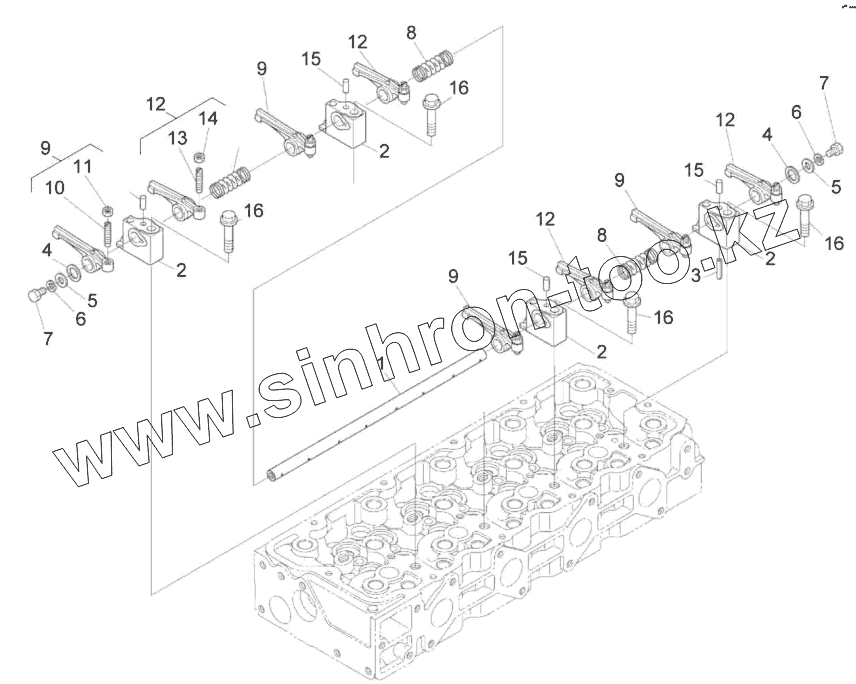

Позиция на иллюстрации Заводской номер детали Название детали
1 05742204 Rocker lever axle
2 05742205 Rocker bracket
3 05742206 Spring pin
4 05742207 Washer
5 05740921 Washer
6 05740275 Spring washer
7 05740853 Screw
8 05742208 Spring
9 05742209 Rocker arm
10 05740923 Screw
11 05740924 Nut
12 05742210 Rocker arm
13 05740923 Screw
14 05740924 Nut
15 05741572 Pin,cylindric
16 05742211 Screw
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
