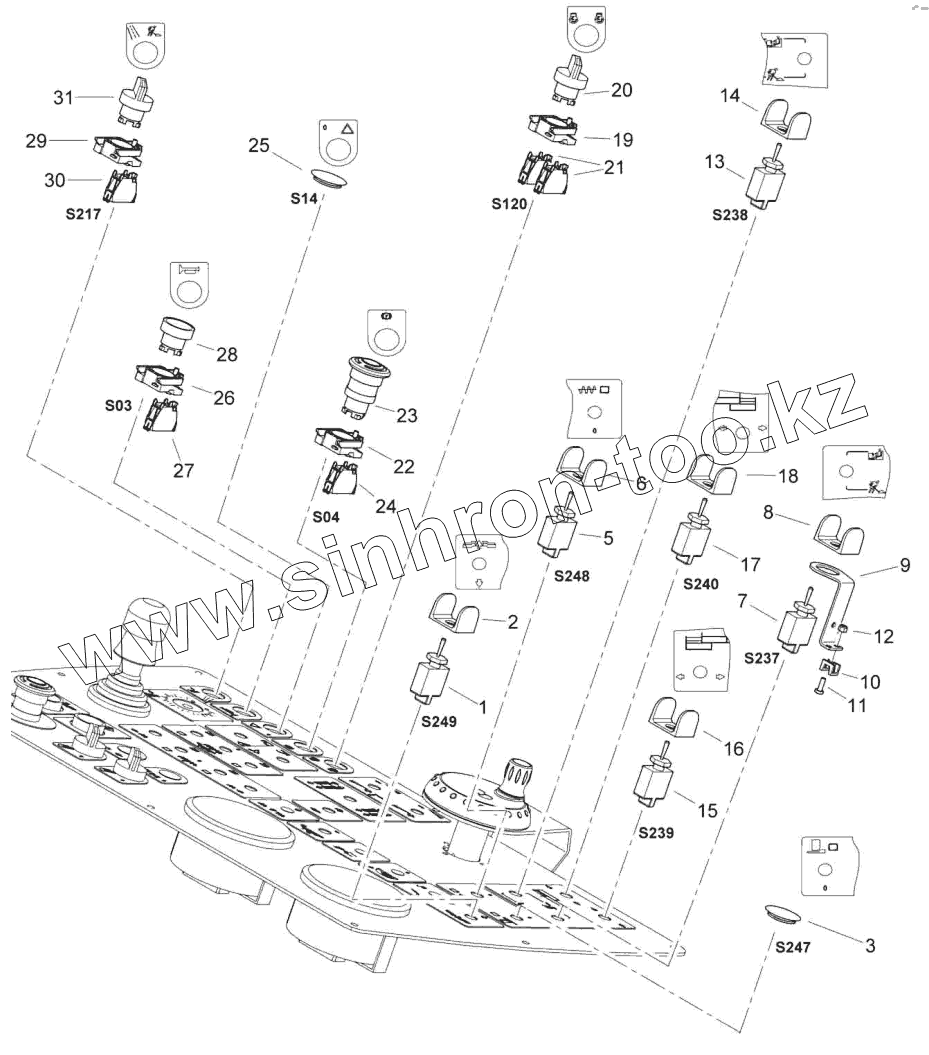

Каталог запасных частей к технике: BOMAG BF 300 C S340 TV. Control panel, assembled

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
Позиция на иллюстрации Заводской номер детали Название детали
1 05767073 Switch
2 434022308 Safety device
3 06510212 Plug
5 05767070 Switch
6 434022308 Safety device
7 05765108 Shut down device
8 434022308 Safety device
9 83773042 Pillow block
10 06911203 Cableclip
11 324050203 Screw
12 324102004 Nut
13 05765108 Shut down device
14 434022308 Safety device
15 05767071 Shut down device
16 434022308 Safety device
17 05767071 Shut down device
18 434022308 Safety device
19 05762300 Fastening flange
20 05762302 Switch,normally open
21 05762305 Front element
22 05756588 Front element
23 05762300 Fastening flange
24 05762301 Switch,normally closed
25 06510177 Cover
26 05762300 Fastening flange
27 05762302 Switch,normally open
28 05762352 Front element
29 05762300 Fastening flange
30 05762301 Switch,normally closed
31 05762303 Front element
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
