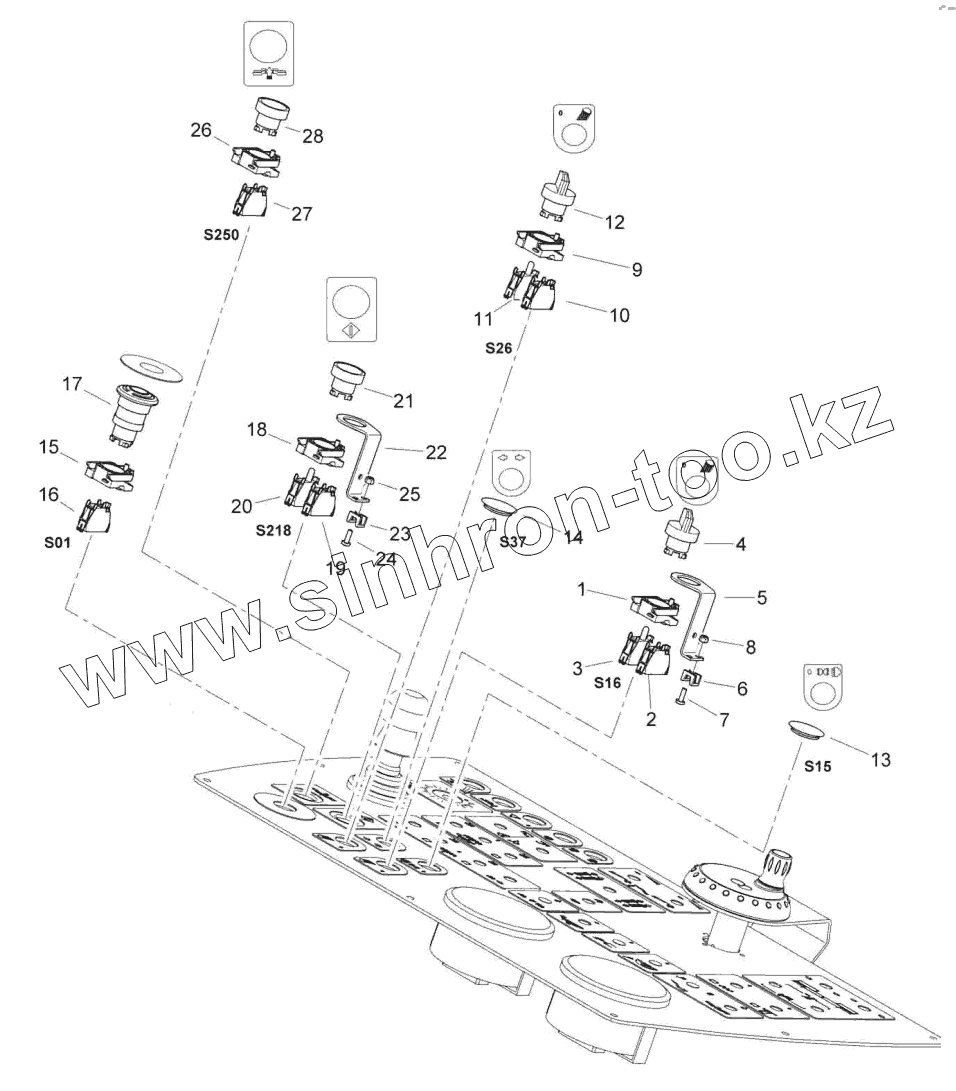

Каталог запасных частей к технике: BOMAG BF 300 C S340 TV. Control panel, assembled

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

Позиция на иллюстрации	Заводской номер детали		Название детали
1	05762300		Fastening flange
2	05762302		Switch,normally open
3	05762317		LED
4	05762316		Front element
5	58250165		Plate
6	06911203		Cableclip
7	324050203		Screw
8	324102004		Nut
9	05762300		Fastening flange
10	05762302		Switch,normally open
11	05762317		LED
12	05762316		Front element
13	06510177		Cover
14	06510177		Cover
15	05762300		Fastening flange
16	05762301		Switch,normally closed
17	05762306		Front element
18	05762300		Fastening flange
19	05762302		Switch,normally open
20	05762320		LED
21	05762355		Front element
22	58250165		Plate
23	06911203		Cableclip
24	324050203		Screw
25	324102004		Nut
26	05762300		Fastening flange
27	05762302		Switch,normally open
28	05762352		Front element

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
