Каталог запасных частей к технике: BOMAG BF 300 C S340 TV. Central electric, assembled

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

11

12

12

13

13

13

13

14

14

14

14

15

16

17

18

19

20

21

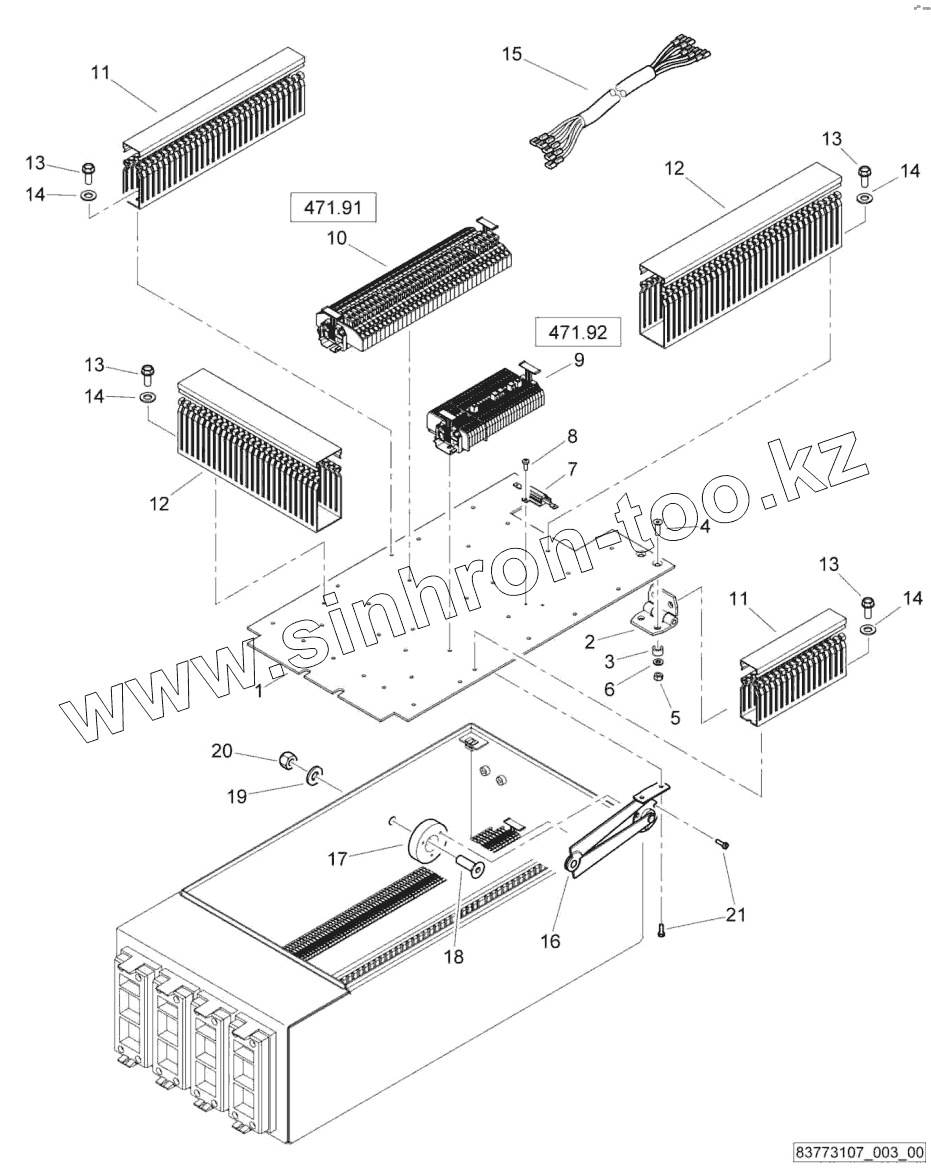

Позиция на иллюстрации	Заводской номер детали		Название детали
1	83773010		Plate
2	05939148		Hinge
3	58170028		Tube
4	07320617		Countersunk screw
5	08130611		Safety nut
6	08510612		Washer
7	87280141		Resistor
8	07210316		Lens head screw
9	83770076		Strip terminal, assembled
10	83770315		Strip terminal, assembled
11	00654006		Cable channel
12	00654004		Cable channel
13	07210503		Lens head screw
14	08510511		Washer
15	83785085		Wire harness
16	05571199		Toggle link
17	83773102		Supplement
18	07320816		Countersunk screw
19	08752084		Spring washer
20	08131002		Safety nut
21	07241700		Socket-head cap screw

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
