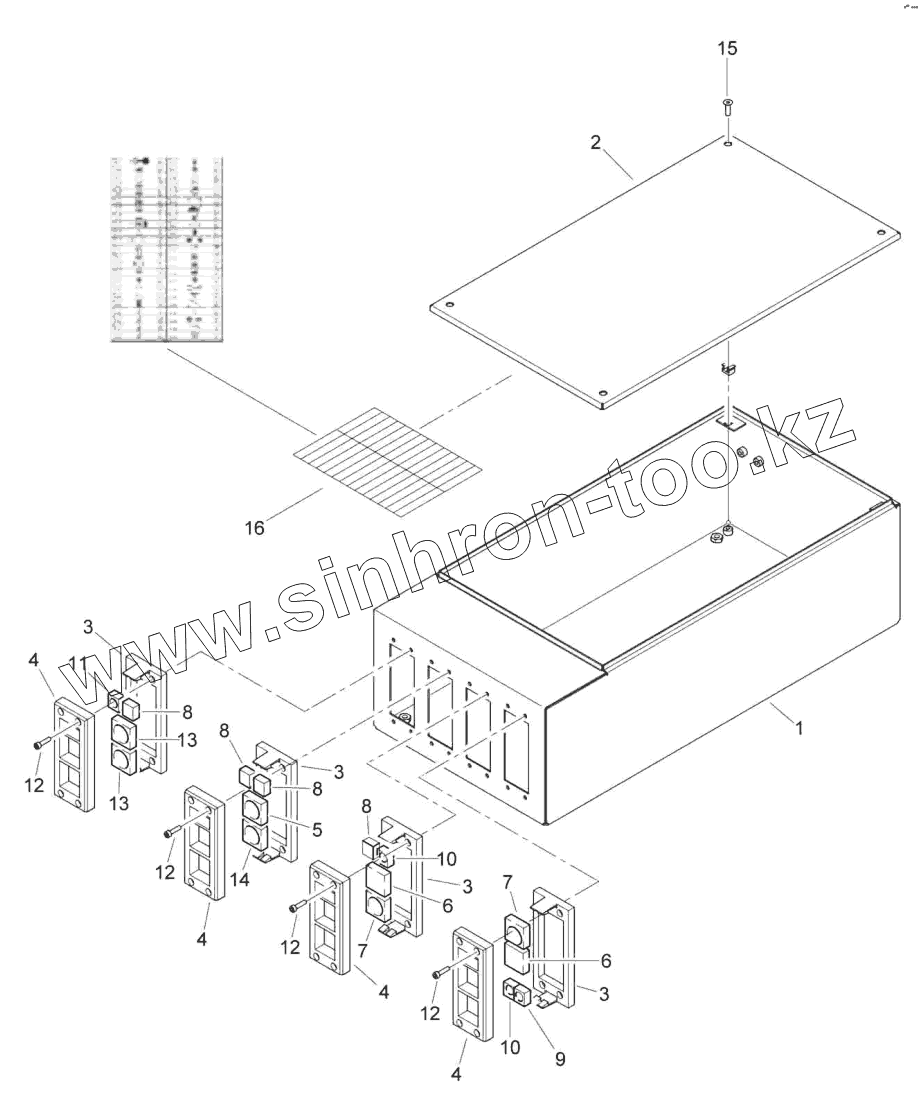

Каталог запасных частей к технике: BOMAG BF 300 C S340 TV. Central electric, assembled

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
3
3
4
4
4
4
5
6
6
7
7
8
8
8
8
9
10
10
11
12
12
12
12
13
13
14
15
16
Позиция на иллюстрации Заводской номер детали Название детали
1 83773044 Electric junction box
2 83773043 Cover
3 05756848 Frame
4 05756840 Plate
5 05756817 Wall duct
6 05756845 Plug
7 05756818 Wall duct
8 05756844 Plug
9 05756810 Wall duct
10 05756813 Wall duct
11 05756850 Wall duct
12 07230501 Socket-head cap screw
13 05756816 Wall duct
14 05756821 Wall duct
15 07320523 Countersunk screw
16 00833217 Decal,indication
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
