Каталог запасных частей к технике: BOMAG BF 300 C S340 TV. Auger

Тип техники

Марка

Модель

Схема

1

1

1

2

2

3

4

5

6

6

7

8

8

9

9

10

11

12

12

13

13

14

14

15

15

16

16

17

18

18

18

18

19

19

20

20

21

21

22

22

23

24

24

25

26

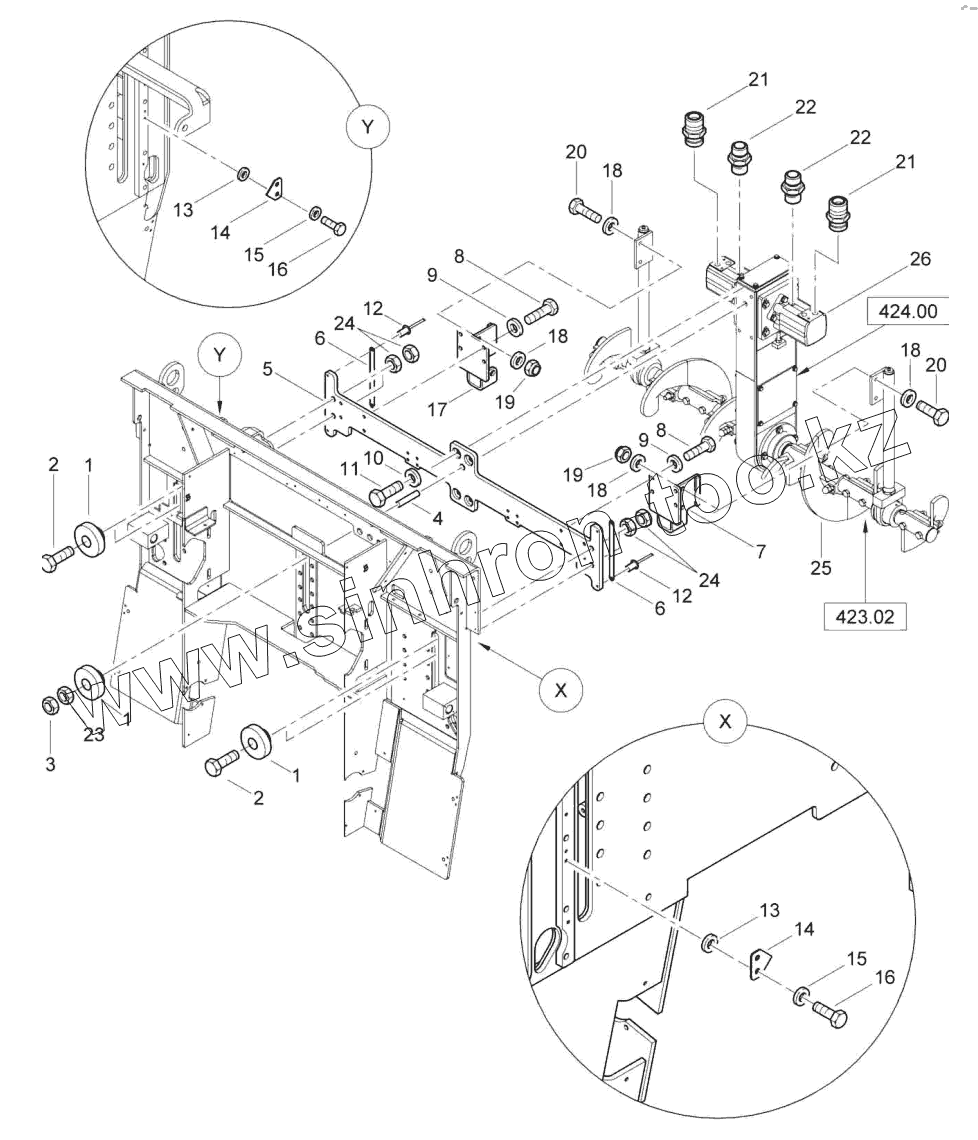

Позиция на иллюстрации	Заводской номер детали		Название детали
1	83723106		Special disc
2	07132024		Hexagon bolt
3	08142025		Hexagon nut
4	324172454		Pin screw
5	83723115		Auger housing fixing plate
6	83723090		Measuring rod
7	83723079		Cylinder support
8	07141224		Hexagon bolt
9	08752130		Spring washer
10	08752140		Spring washer
11	324003156		Screw
12	323123436		Rivet
13	08621053		Washer
14	83723002		Index
15	08751064		Spring washer
16	07140633		Hexagon bolt
17	83723083		Cylinder support
18	08621131		Round anchor plate
19	08131004		Safety nut
20	07131216		Hexagon bolt
21	05540039		Double-ended union
22	05541431		Banjo coupling,eccentric
23	08112026		Hexagon nut
24	08142025		Hexagon nut
25	83723099		Augers
26	83723050		Augers unit

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
