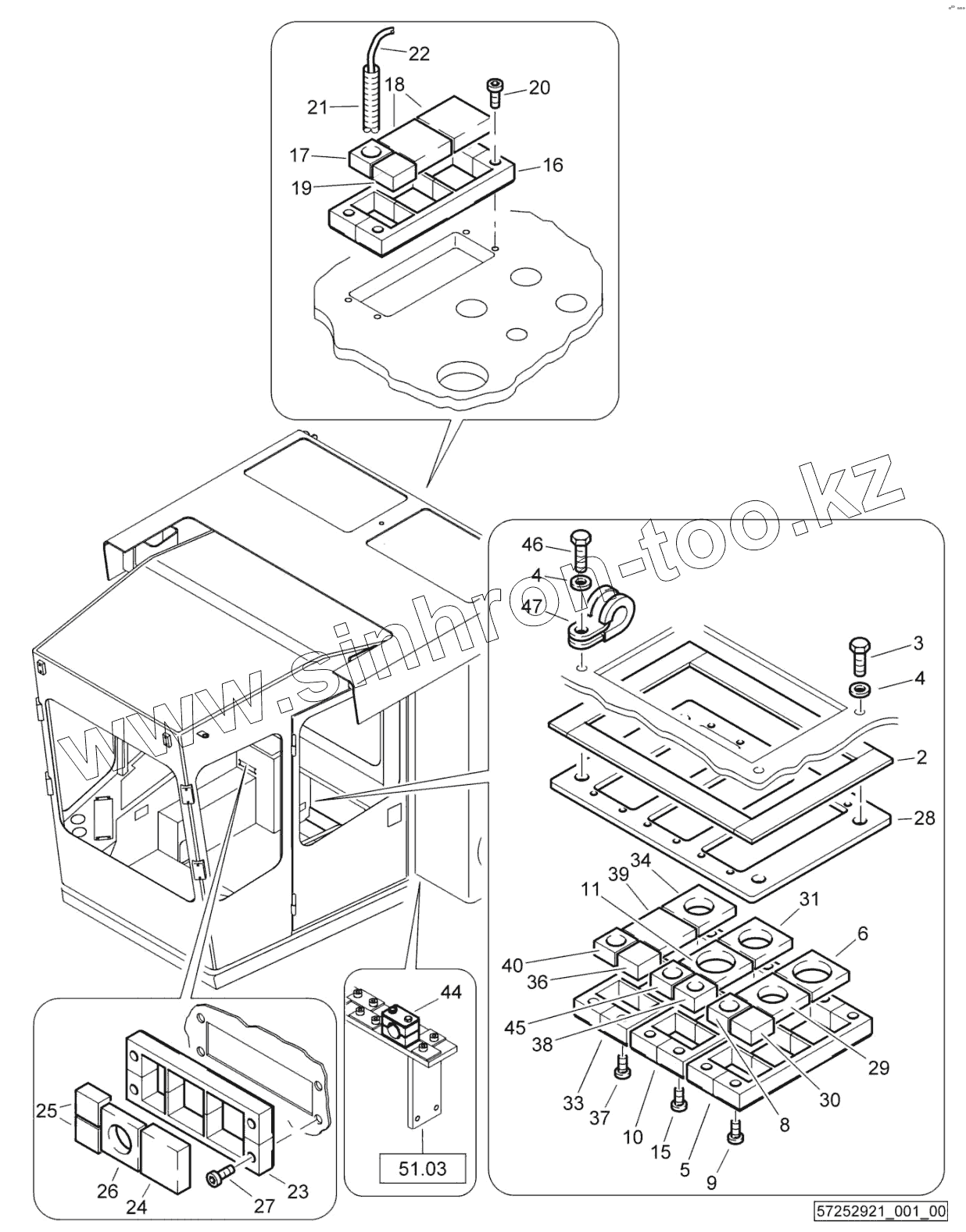

Каталог запасных частей к технике: BOMAG BC772RB-2. Wire harnesses

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
2
3
4
4
5
6
8
9
10
11
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
33
34
36
37
38
39
40
44
45
46
47
Позиция на иллюстрации Заводской номер детали Название детали
2 00652076 Expanded rubber
3 07140834 Hexagon bolt
4 08752084 Spring washer
5 05756840 Plate
6 05756828 Wall duct
8 05756813 Wall duct
9 07210527 Lens head screw
10 05756840 Plate
11 05756828 Wall duct
15 07210527 Lens head screw
16 05756840 Plate
17 05756813 Wall duct
18 05756845 Plug
19 05756844 Plug
20 07210527 Lens head screw
21 05755811 Corrugated pipe
22 00575227 Cable
23 05756840 Plate
24 05756845 Plug
25 05756844 Plug
26 05756823 Wall duct
27 07210527 Lens head screw
28 57252909 Plate
29 05756818 Wall duct
30 05756844 Plug
31 05756823 Wall duct
33 05756840 Plate
34 05756818 Wall duct
36 05756844 Plug
37 07210527 Lens head screw
38 05756811 Wall duct
39 05756845 Plug
40 05756813 Wall duct
44 06910103 Fastening clamp
45 05756809 Wall duct
46 07140842 Hexagon bolt
47 05551908 Tube clamp
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
