Каталог запасных частей к технике: BOMAG BC772RB-2. Wheel Drive

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
1
2
2
2
2
3
3
3
3
4
4
5
5
5
5
5
6
6
7
7
8
8
8
8
8
8
9
9
9
9
10
10
10
10
10
10
11
11
11
11
11
11
12
12
12
12
12
12

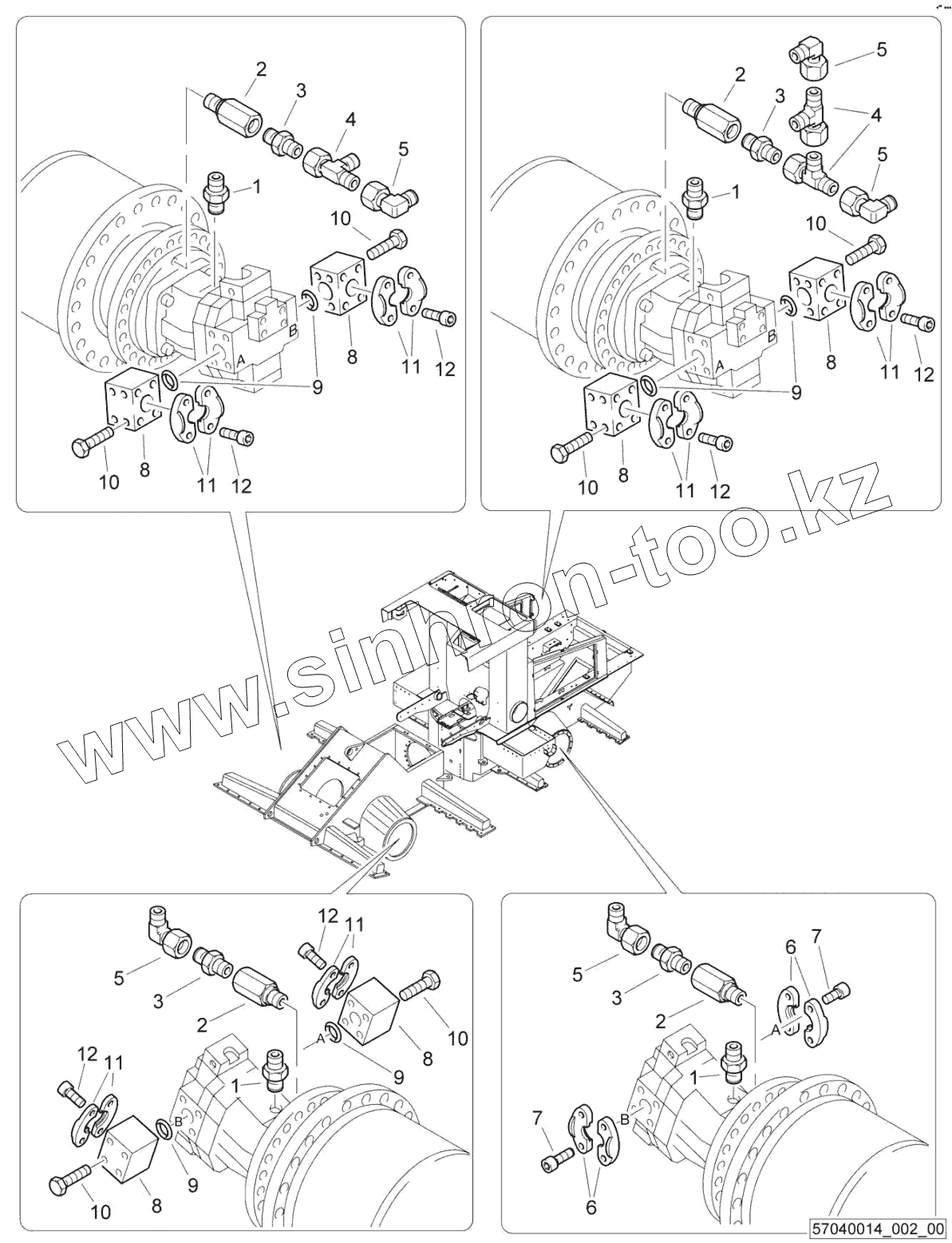

Позиция на иллюстрации Заводской номер детали Название детали
1 05548023 Double-ended union
2 57141203 Reducing union
3 05540008 Double-ended union
4 05542192 L-union
5 05542123 Angular union
6 05814105 Half, flange, SAE
7 07231413 Socket-head cap screw
8 05540999 Reducing block
9 06220375 Loop ring
10 07131445 Hexagon bolt
11 05814104 Half, flange, SAE
12 07231217 Socket-head cap screw
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
