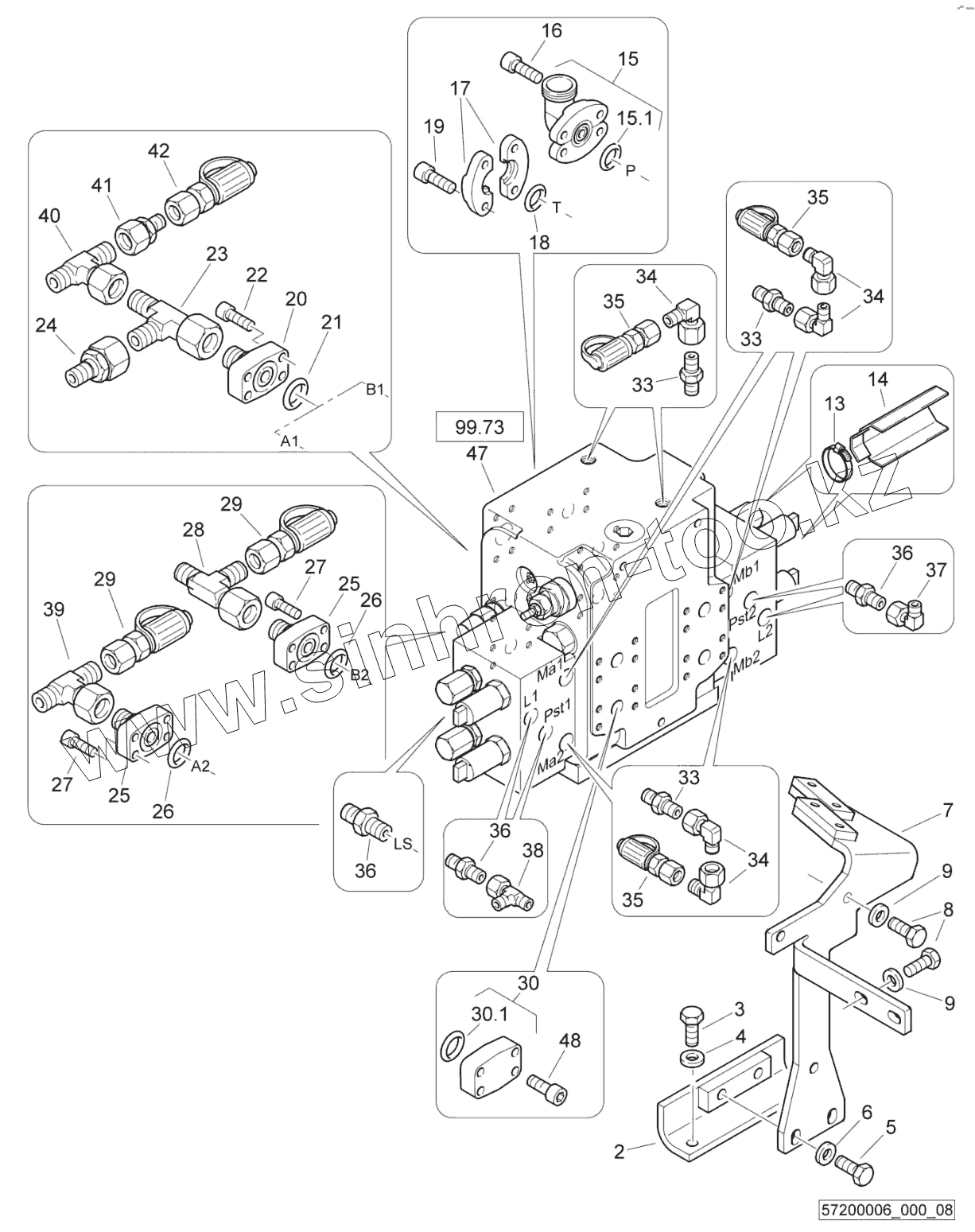

Каталог запасных частей к технике: BOMAG BC772RB-2. Valve Block

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
2
3
4
5
6
7
8
9
9
13
14
15
15.1
16
17
18
19
20
21
22
23
24
25
25
26
26
27
27
28
29
29
30
30.1
33
33
33
34
34
34
35
35
35
36
36
36
37
38
39
40
41
42
47
48
Позиция на иллюстрации Заводской номер детали Название детали
2 57200114 Angle
3 07141017 Hexagon bolt
4 08752106 Spring washer
5 07141224 Hexagon bolt
6 08752130 Spring washer
7 57200116 Holder
8 07141224 Hexagon bolt
9 08752130 Spring washer
13 05552405 Hose clip
14 57200110 Protection
15 05540996 Adapter
15.1 06220330 Loop ring
16 07231217 Socket-head cap screw
17 05814209 Half, flange, SAE
18 06220374 Loop ring
19 07231014 Socket-head cap screw
20 05814259 Flange, SAE
21 06220256 Loop ring
22 07231023 Socket-head cap screw
23 05542208 L-union
24 05542328 Reducing union
25 05814257 Flange, SAE
26 06220256 Loop ring
27 07231023 Socket-head cap screw
28 05542207 L-union
29 05544037 Test connection
30 05541001 Flange
30.1 06220256 Loop ring
33 05548008 Socket
34 05542122 Angular union
35 05544031 Test connection
36 05548008 Socket
37 05542122 Angular union
38 05542191 L-union
39 05542180 T-union
40 05542182 T-union
41 05542298 Reducing union
42 05544037 Test connection
47 05887294 Valve block
48 07231023 Socket-head cap screw
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
