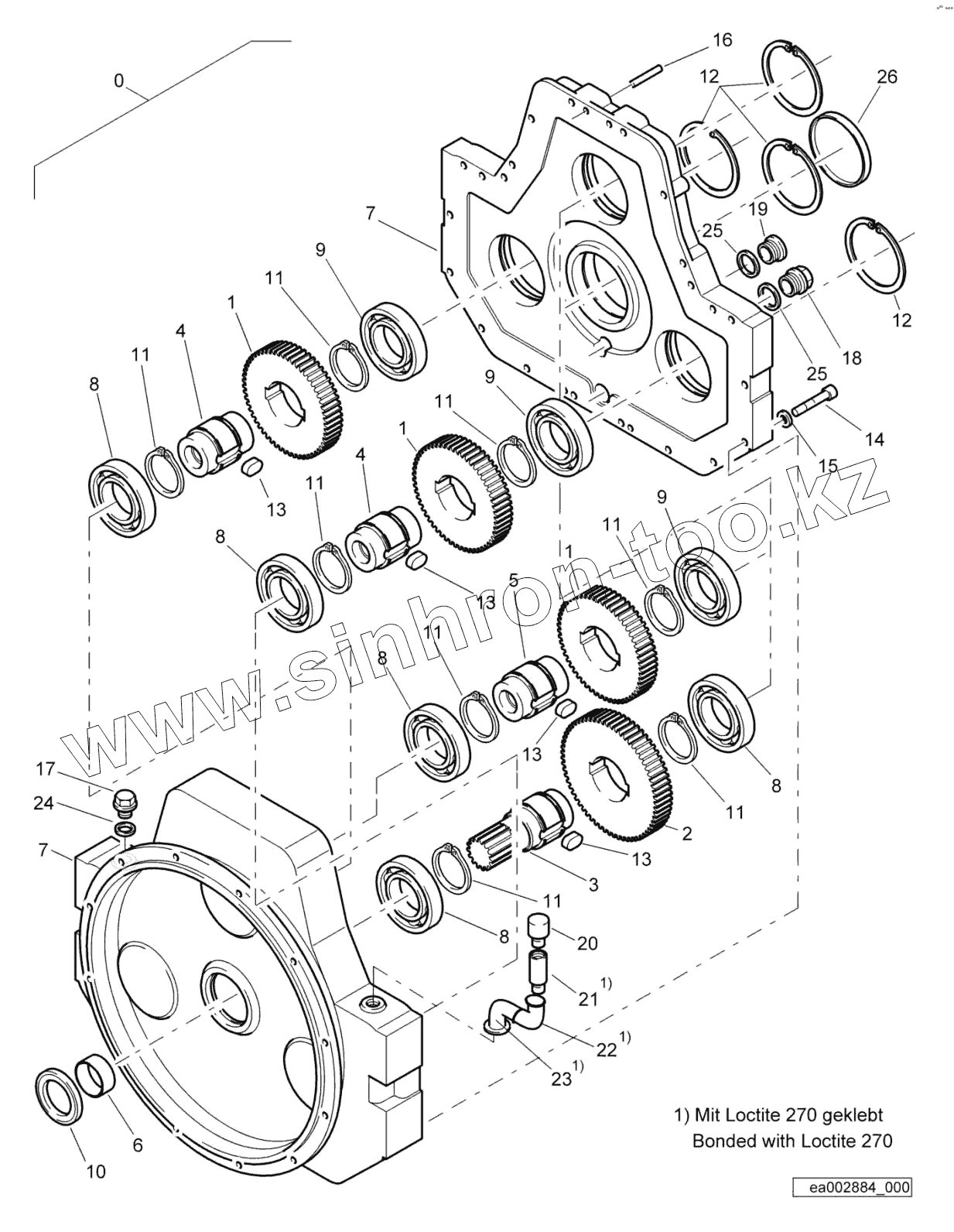

Каталог запасных частей к технике: BOMAG BC772RB-2. Transmission

Тип техники

Марка

Модель

Схема

05901908

1

1

1

2

3

4

4

5

6

7

7

8

8

8

8

8

9

9

9

10

11

11

11

11

11

11

11

11

12

12

13

13

13

13

14

15

16

17

18

19

20

21

22

23

24

25

25

26

Позиция на иллюстрации	Заводской номер детали		Название детали
05901908	05901908		Distribution transmission
1	05901348		Spur wheel
2	05901349		Spur wheel
3	05901350		Splined shaft
4	05902690		Hollow shaft
5	05901560		Hollow shaft
6	05901405		Bearing race
7	05901569		Transmission housing
8	05901407		Ball bearing,grooved
9	05901408		Ball bearing,grooved
10	09313552		Radial seal
11	09214200		Circlip,external
12	09225201		Circlip,internal
13	09184102		Fitting key
14	07231038		Socket-head cap screw
15	05901413		Spring washer
16	09121052		Pin,cylindric
17	07636003		Screw plug
18	07636007		Screw plug
19	05973120		Oil level gauge
20	05901410		Breather filter
21	05901330		Extension
22	05902339		Knuckle tube
23	05902340		Breather filter
24	09331188		Sealing ring
25	09331298		Sealing ring
26	05901409		Cover

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
