Каталог запасных частей к технике: BOMAG BC772RB-2. Service Platform

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

6

7

8

9

10

11

12

12

13

14

15

16

17

18

19

19

20

21

22

23

24

25

26

27

28

29

29

30

31

32

32

33

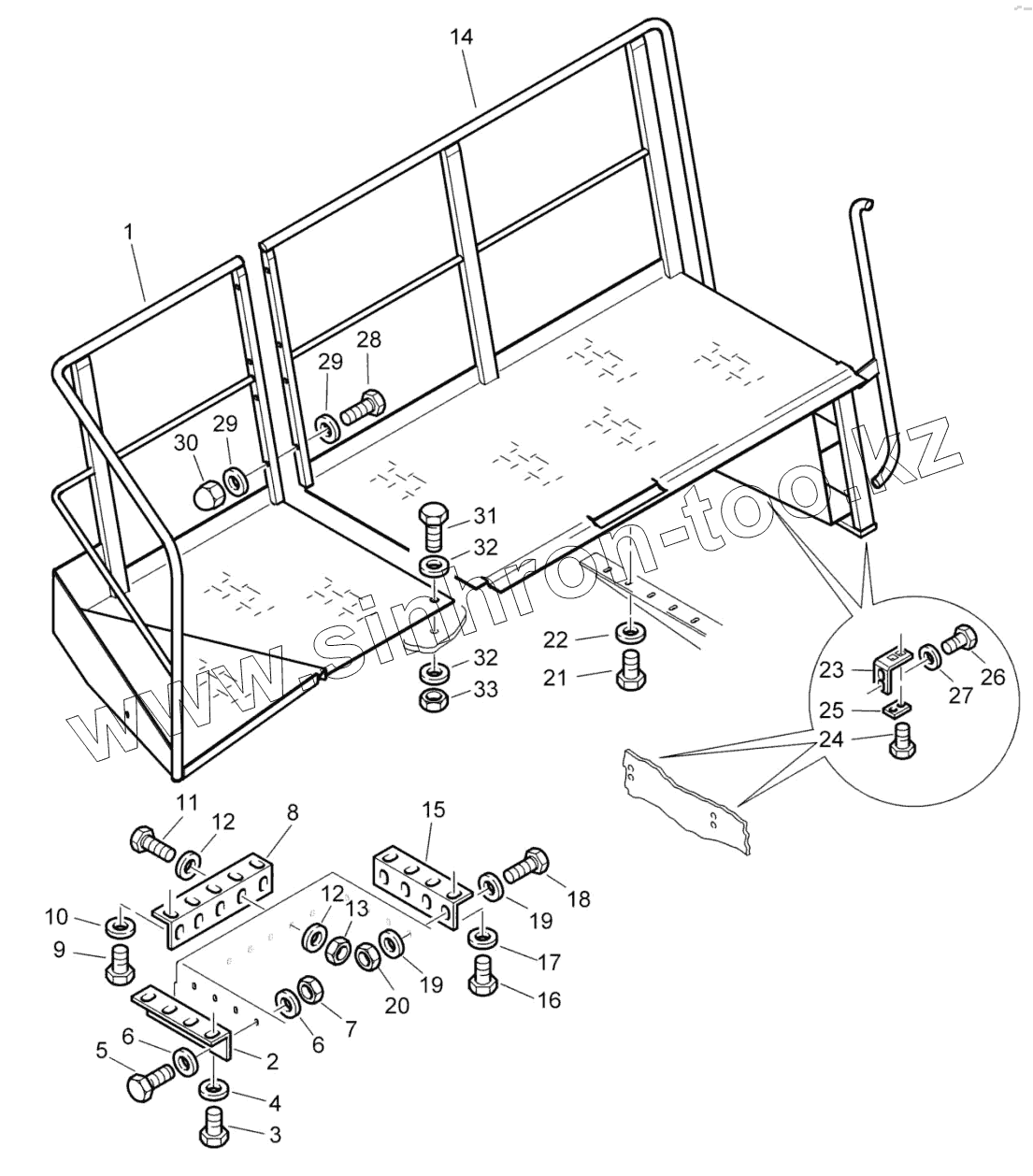

Позиция на иллюстрации	Заводской номер детали		Название детали
1	57350654		Platform
2	57350662		Angle
3	07141224		Hexagon bolt
4	08752130		Spring washer
5	07141242		Hexagon bolt
6	08752130		Spring washer
7	08111217		Hexagon nut
8	57350408		Angle
9	07141224		Hexagon bolt
10	08752130		Spring washer
11	07141242		Hexagon bolt
12	08752130		Spring washer
13	08111217		Hexagon nut
14	57350510		Access steps
15	57350662		Angle
16	07141224		Hexagon bolt
17	08752130		Spring washer
18	07141242		Hexagon bolt
19	08752130		Spring washer
20	08111217		Hexagon nut
21	07141224		Hexagon bolt
22	08752130		Spring washer
23	57350403		Angle
24	07141224		Hexagon bolt
25	57350404		Plate
26	07141224		Hexagon bolt
27	08752130		Spring washer
28	07141273		Hexagon bolt
29	08752130		Spring washer
30	08241217		Domed cap nut
31	07141243		Hexagon bolt
32	08752130		Spring washer
33	08111218		Hexagon nut

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
