Каталог запасных частей к технике: BOMAG BC772RB-2. Service Platform

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
22
23
24
25
26
27
28
29
30
31
32
32
33
34
35
36
37
38

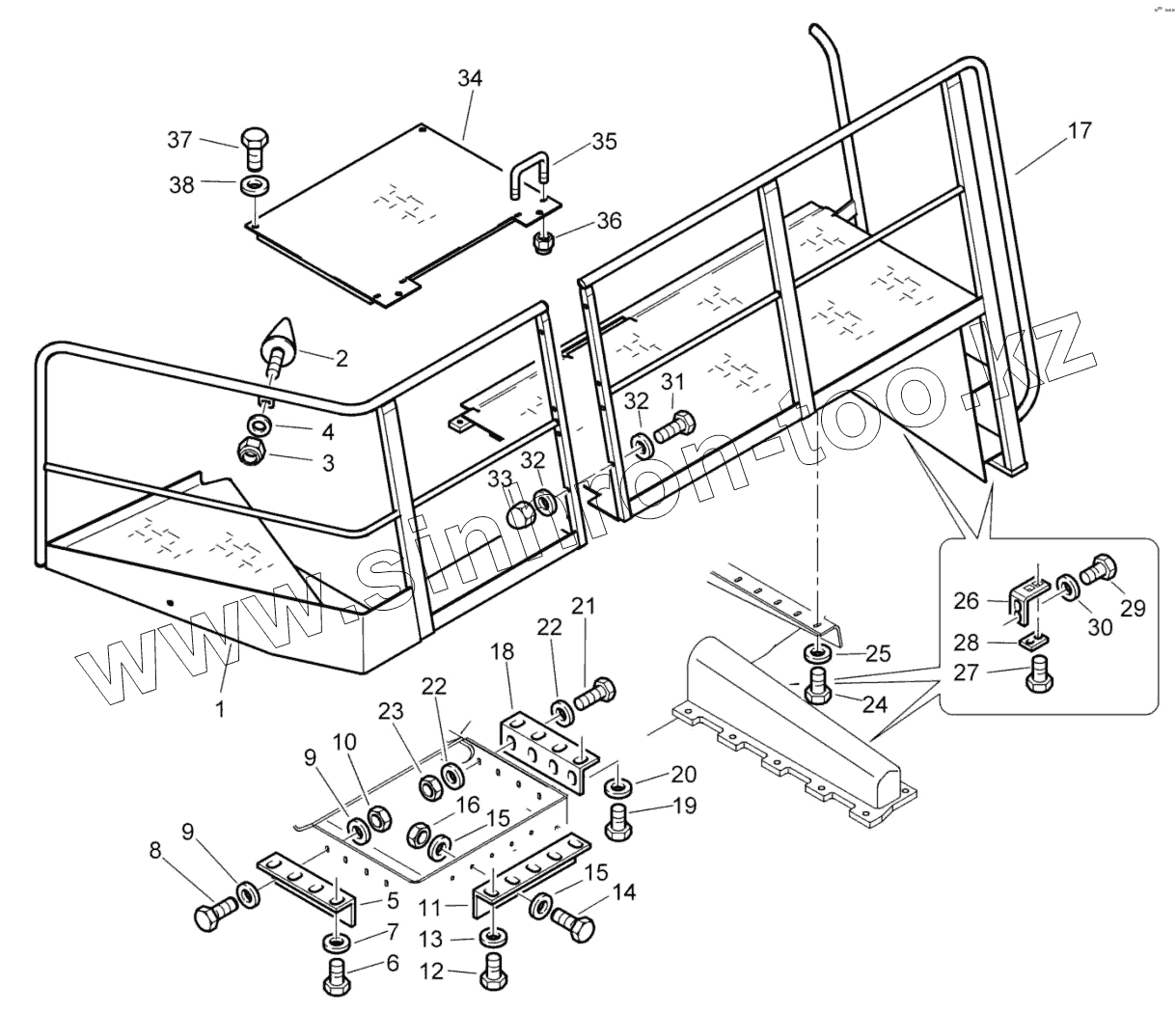

Позиция на иллюстрации Заводской номер детали Название детали
1 57350643 Platform
2 06148082 Stop buffer
3 08130611 Safety nut
4 08751064 Spring washer
5 57350662 Angle
6 07141234 Hexagon bolt
7 08752130 Spring washer
8 07141242 Hexagon bolt
9 08752130 Spring washer
10 08111217 Hexagon nut
11 57350408 Angle
12 07141234 Hexagon bolt
13 08752130 Spring washer
14 07141242 Hexagon bolt
15 08752130 Spring washer
16 08111217 Hexagon nut
17 57350509 Access steps
18 57350662 Angle
19 07141234 Hexagon bolt
20 08752130 Spring washer
21 07141242 Hexagon bolt
22 08752130 Spring washer
23 08111217 Hexagon nut
24 07141242 Hexagon bolt
25 08752130 Spring washer
26 57350403 Angle
27 07141234 Hexagon bolt
28 57350404 Plate
29 07141234 Hexagon bolt
30 08752130 Spring washer
31 07141273 Hexagon bolt
32 08752130 Spring washer
33 08241217 Domed cap nut
34 57350663 Cover
35 57350621 Handle
36 08130813 Safety nut
37 07141234 Hexagon bolt
38 08752130 Spring washer
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
