Каталог запасных частей к технике: BOMAG BC772RB-2. Rear Lubrication System

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
1
2
3
4
4
5
6
6
7
8
9
9
10
11
12
13
14
15
15
15
16
16
17
17
18
18
18
18
18
18
19
19
19
19
19
19
20
20
22
22
22
22
22
22
23
23
23
23
23
23

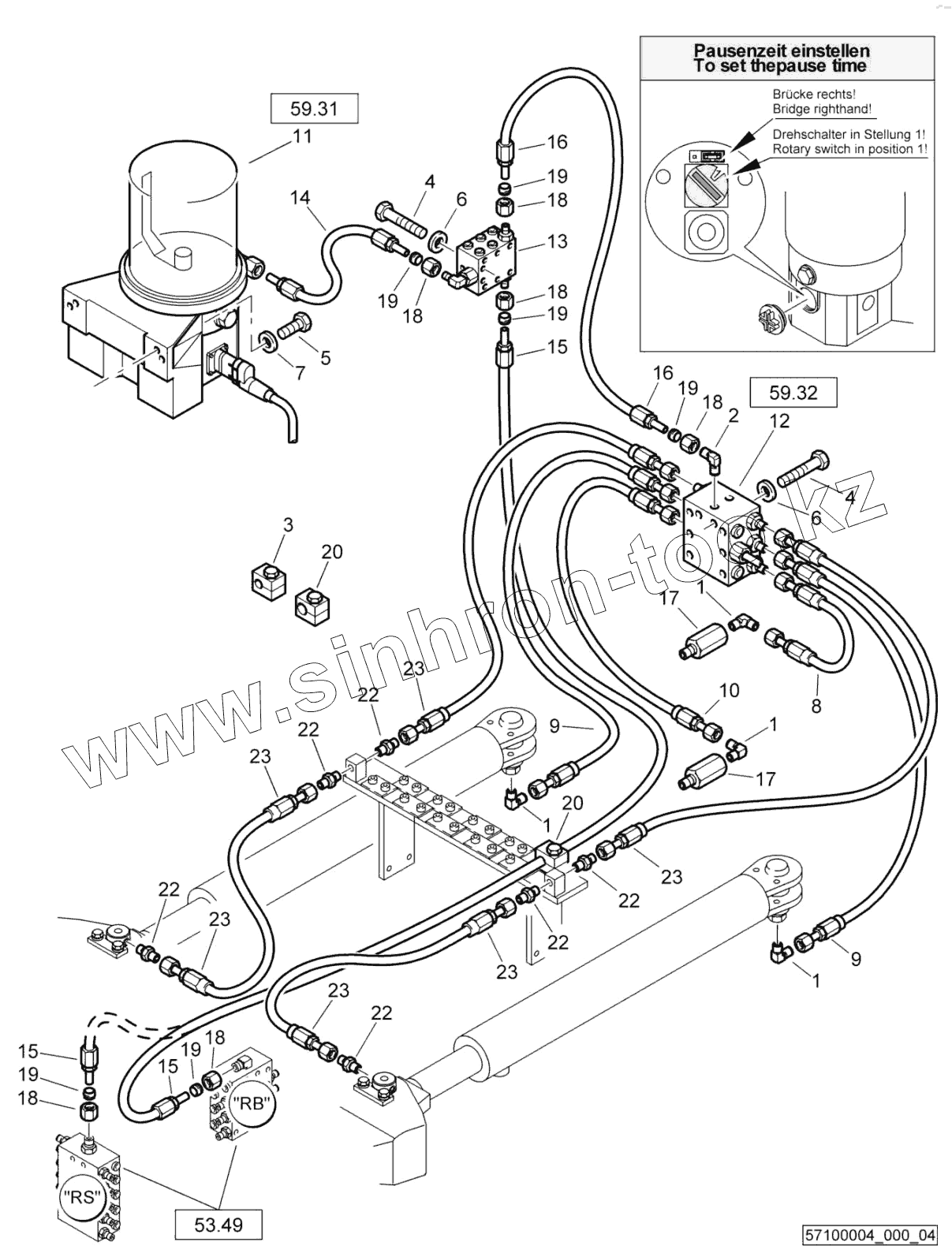

Позиция на иллюстрации Заводской номер детали Название детали
1 05545803 Socket
2 05545823 Socket
3 06910156 Fastening clamp
4 07130521 Hexagon bolt
5 07140836 Hexagon bolt
6 08751053 Spring washer
7 08752084 Spring washer
8 09430160 Lubrication hose
9 09430124 Hose
10 09430134 Hose
11 09430145 Central lubrication pump
12 09430147 Distributor
13 09430150 Distributor
14 05554410 Hose assy.ac.WN3111
15 05550292 Hose assy.ac.WN3111
16 05550166 Hose assy.ac.WN3111
17 57100201 Reducer
18 05545006 Cap nut
19 05545406 Cutting ring
20 06910113 Fastening clamp
22 05540019 Double-ended union
23 09430134 Hose
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
