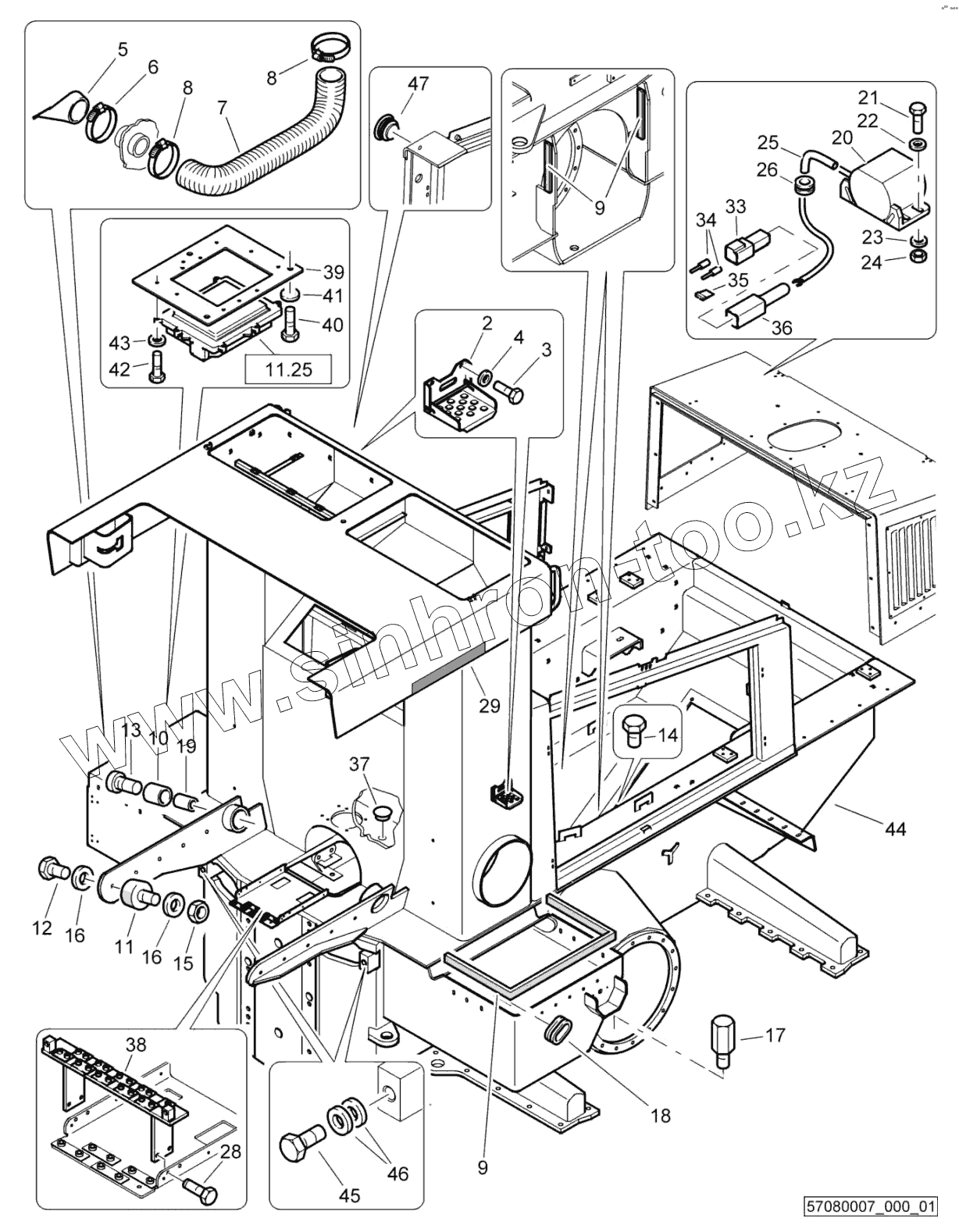

Каталог запасных частей к технике: BOMAG BC772RB-2. Rear Frame

Тип техники

Марка

Модель

Схема

2

3

4

5

6

7

8

8

9

9

10

11

12

13

14

15

16

16

17

18

19

20

21

22

23

24

25

26

28

29

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

Позиция на иллюстрации	Заводской номер детали		Название детали
2	05939155		Step
3	07140818		Hexagon bolt
4	08752084		Spring washer
5	05821082		Dust discharge valve
6	05552408		Hose clip
7	00661638		Hose
8	05552408		Hose clip
9	00652080		Edge protector
10	06151885		Rubber bush
11	06129316		Rubber buffer
12	07141640		Hexagon bolt
13	07232037		Socket-head cap screw
14	07636005		Screw plug
15	08111623		Hexagon nut
16	08752170		Spring washer
17	57010201		Screw plug
18	57081101		Edge protector
19	57050437		Spacer piece
20	05751208		Warning buzzer
21	07140842		Hexagon bolt
22	08621084		Washer
23	08752084		Spring washer
24	08110813		Hexagon nut
25	00575805		Insulating hose
26	06910414		Wall duct
28	07140818		Hexagon bolt
29	06530110		Protection ridge
33	05756716		>Plug housing
34	05756702		Pin
35	05756722		Locking device
36	05756734		Grommet
37	06510122		Protection plug
38	57081653		Holder
39	57081283		Plate
40	07141017		Hexagon bolt
41	08752106		Spring washer
42	07140641		Hexagon bolt
43	08751064		Spring washer
44	57011346		Rear frame
45	07143029		Hexagon bolt
46	08513056		Washer
47	06510382		Plug

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
