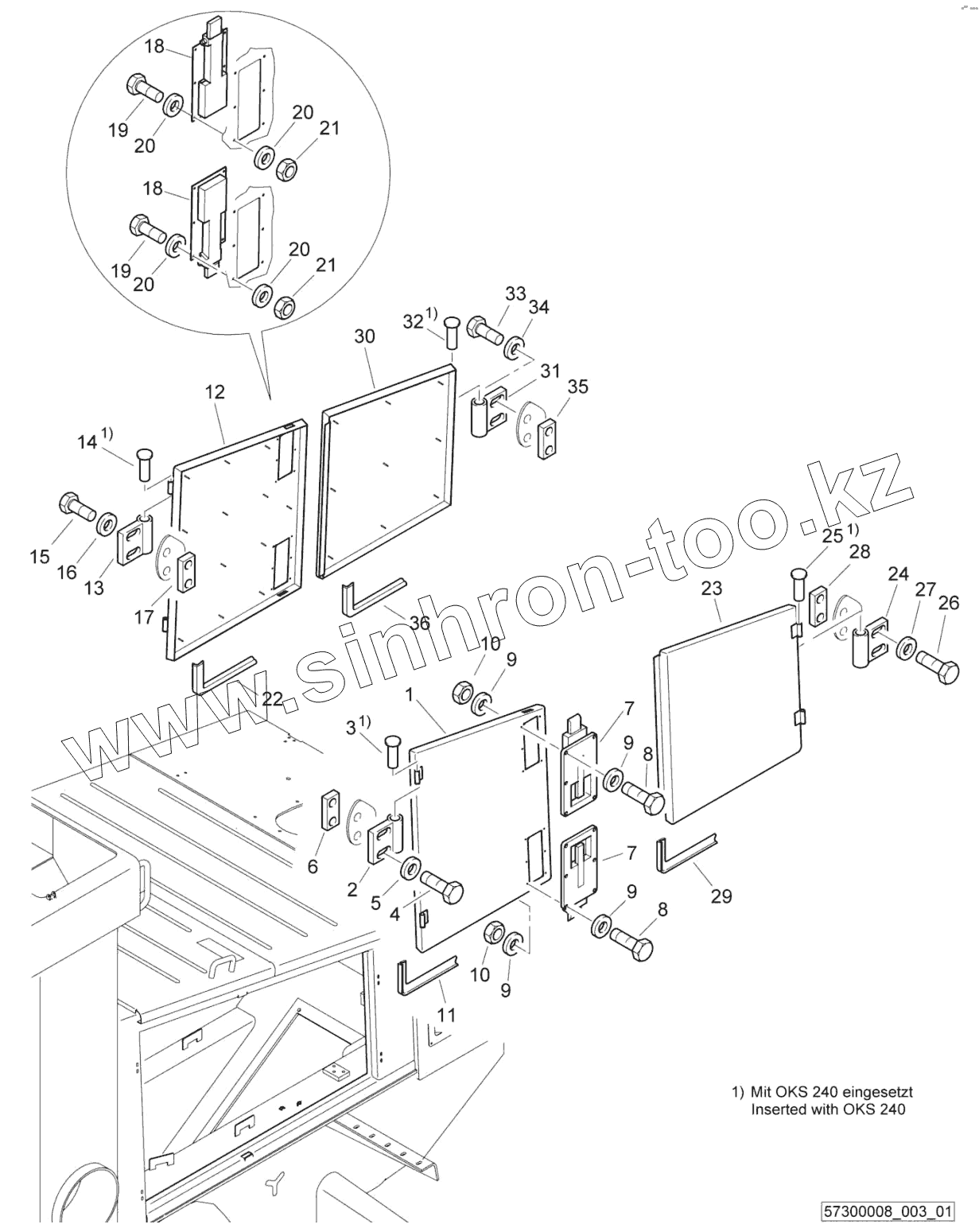

Каталог запасных частей к технике: BOMAG BC772RB-2. Rear Covering

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
7
8
8
9
9
9
9
10
10
11
12
13
14
15
16
17
18
18
19
19
20
20
20
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
Позиция на иллюстрации Заводской номер детали Название детали
1 57300638 Door left
2 57300612 Window hinge
3 05939132 Bolt
4 07140834 Hexagon bolt
5 08752084 Spring washer
6 57300231 Tapped piece
7 57300506 Lock
8 07140626 Hexagon bolt
9 08751064 Spring washer
10 08110620 Hexagon nut
11 00652012 Sealing section
12 57300642 Door right
13 57300612 Window hinge
14 05939132 Bolt
15 07140834 Hexagon bolt
16 08752084 Spring washer
17 57300231 Tapped piece
18 57300506 Lock
19 07140626 Hexagon bolt
20 08751064 Spring washer
21 08110620 Hexagon nut
22 00652012 Sealing section
23 57300636 Door left
24 57300612 Window hinge
25 05939132 Bolt
26 07140834 Hexagon bolt
27 08752084 Spring washer
28 57300231 Tapped piece
29 00652012 Sealing section
30 57300640 Door right
31 57300612 Window hinge
32 05939132 Bolt
33 07140834 Hexagon bolt
34 08752084 Spring washer
35 57300231 Tapped piece
36 00652012 Sealing section
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
