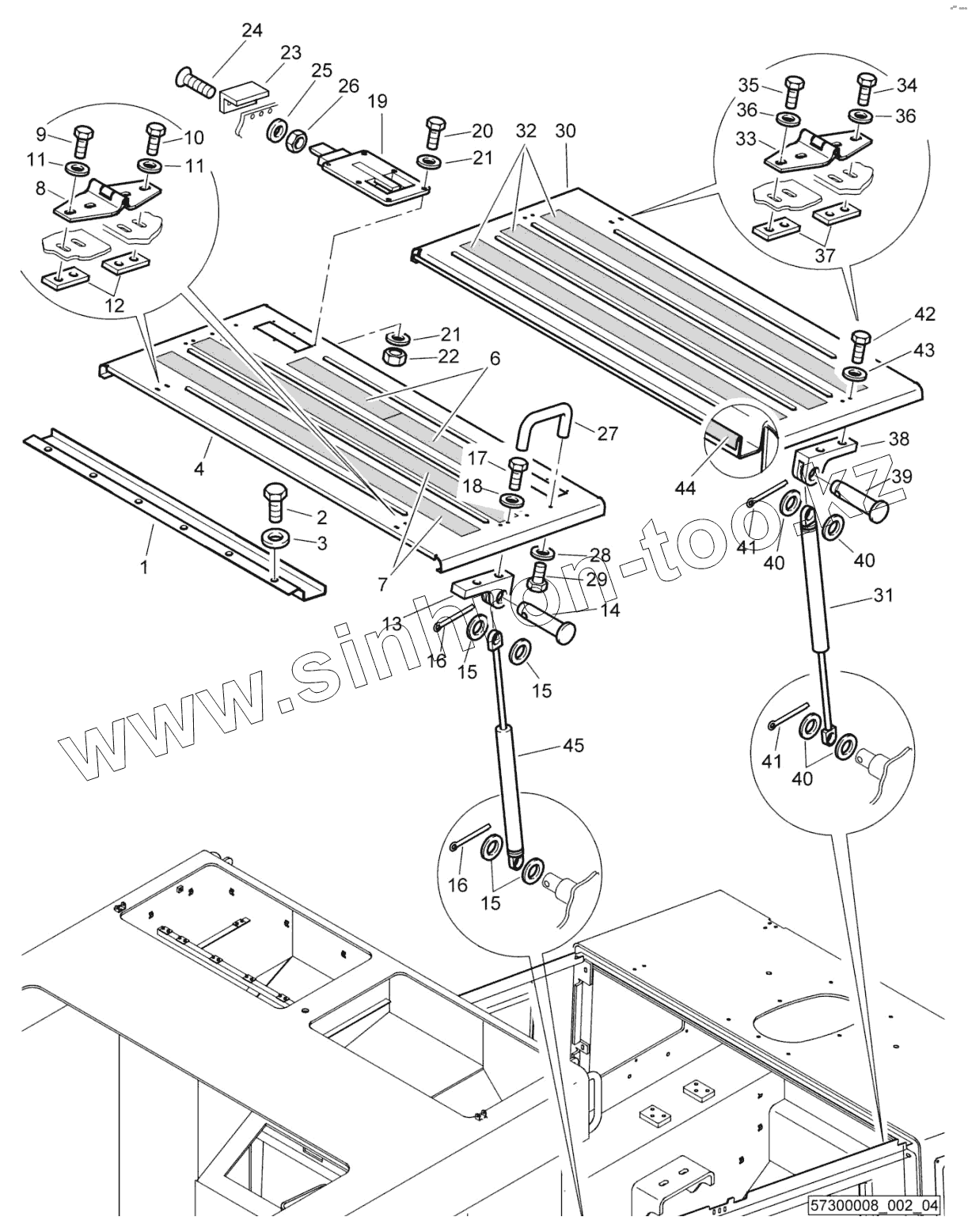

Каталог запасных частей к технике: BOMAG BC772RB-2. Rear Covering

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
6
7
8
9
10
11
11
12
13
14
15
15
15
16
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
36
37
38
39
40
40
40
41
41
42
43
44
45
Позиция на иллюстрации Заводской номер детали Название детали
1 57300648 Channel
2 07140834 Hexagon bolt
3 08752084 Spring washer
4 57300650 Cover
6 06520016 Anti-skid coating
7 06520017 Anti-skid coating
8 05939153 Hinge
9 07141032 Hexagon bolt
10 07141027 Hexagon bolt
11 08752106 Spring washer
12 57300113 Flat steel
13 51130112 Pillow block
14 09852087 Bolt
15 08690816 Washer
16 09170204 Cotter pin
17 07141017 Hexagon bolt
18 08752106 Spring washer
19 57300506 Lock
20 07140626 Hexagon bolt
21 08751064 Spring washer
22 08110620 Hexagon nut
23 57300512 Angle
24 07320812 Countersunk screw
25 08752084 Spring washer
26 08110813 Hexagon nut
27 06415251 Bow handle
28 08752084 Spring washer
29 07140818 Hexagon bolt
30 57300656 Cover
31 05581177 Gas spring
32 06520017 Anti-skid coating
33 05939153 Hinge
34 07141032 Hexagon bolt
35 07141027 Hexagon bolt
36 08752106 Spring washer
37 57300113 Flat steel
38 51130112 Pillow block
39 09852087 Bolt
40 08690816 Washer
41 09170204 Cotter pin
42 07141017 Hexagon bolt
43 08752106 Spring washer
44 00652012 Sealing section
45 05581176 Gas spring
