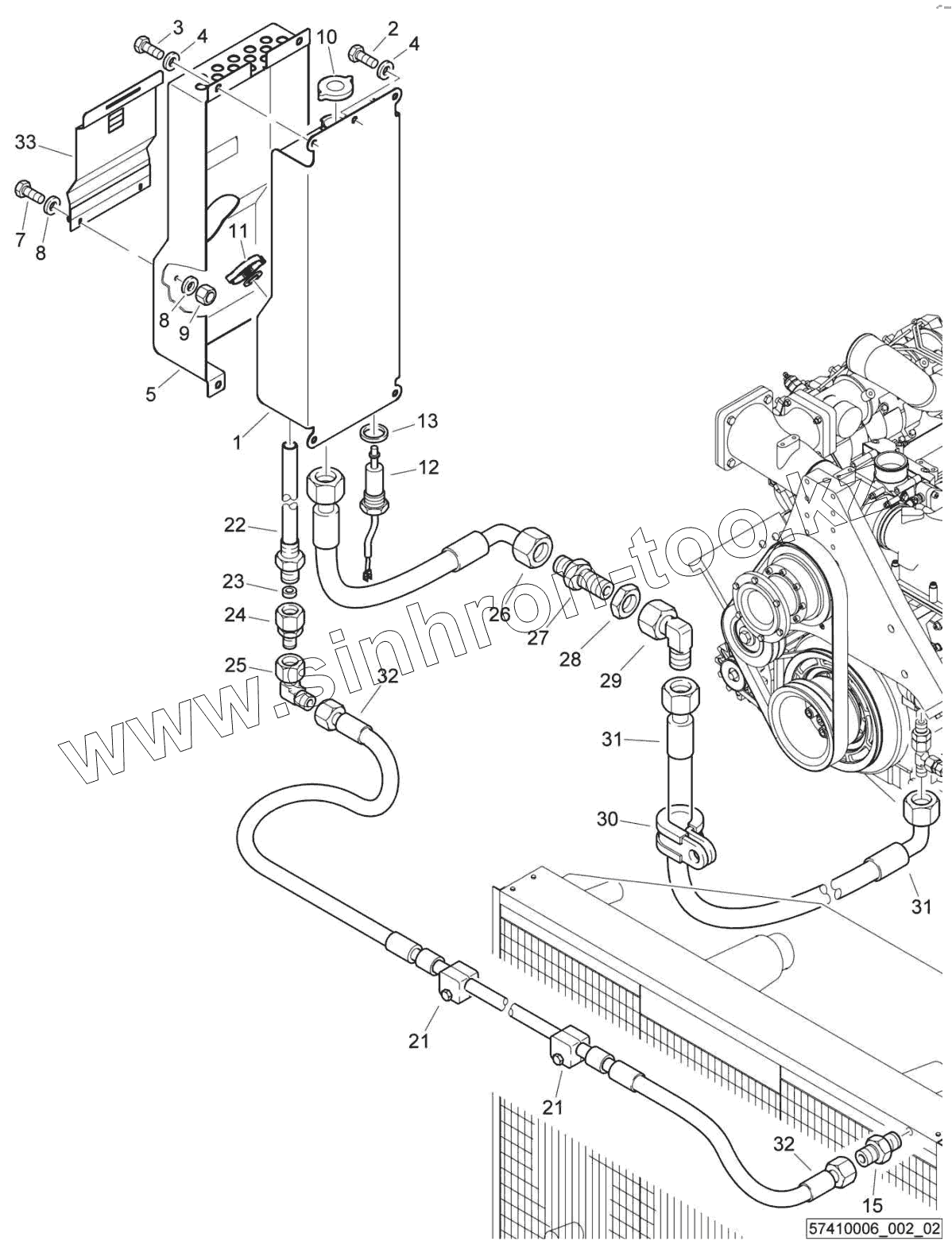

Каталог запасных частей к технике: BOMAG BC772RB-2. Radiator System

Тип техники

Марка

Модель

Схема

1

2

3

4

4

5

7

8

8

9

10

11

12

13

15

21

21

22

23

24

25

26

27

28

29

30

31

31

32

32

33

Позиция на иллюстрации	Заводской номер детали		Название детали
1	57410335		Compensation tank
2	07141008		Hexagon bolt
3	07141017		Hexagon bolt
4	08752106		Spring washer
5	57410347		Protection hood
7	07140626		Hexagon bolt
8	08751064		Spring washer
9	08130611		Safety nut
10	05903155		Valve cover
11	05903156		Valve cover
12	05834103		Float switch
13	09331258		Sealing ring
15	05540037		Double-ended union
21	06910143		Fastening clamp
22	57410328		Ascending pipe
23	57410334		Orifice
24	05542290		Reducing union
25	05542123		Angular union
26	05551818		Hose assy.ac.WN3111
27	05542608		Straight union
28	05542934		Nut
29	05542128		Angular union
30	05551922		Tube clamp
31	05555563		Hose assy.ac.WN3111
32	05718830		Hose
33	57410365		Flap

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
