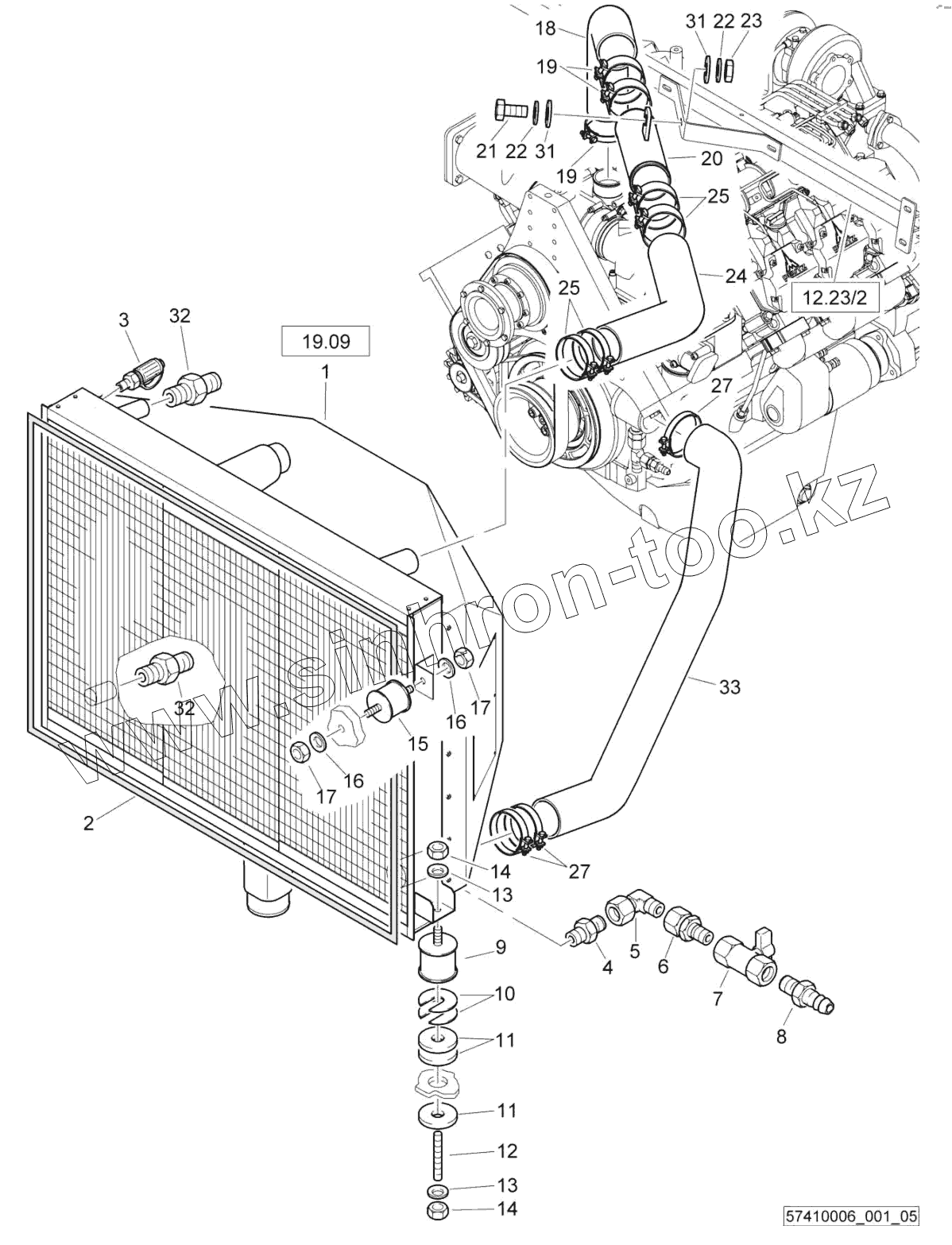

Каталог запасных частей к технике: BOMAG BC772RB-2. Radiator System

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

11

12

13

13

14

14

15

16

16

17

17

18

19

19

20

21

22

22

23

24

25

25

27

27

31

31

32

32

33

Позиция на иллюстрации	Заводской номер детали		Название детали
1	05903120		Radiator
2	00653018		Sealing band
3	05544011		Test connection
4	05540085		Double-ended union
5	05542124		Socket
6	05543004		Socket
7	09510022		Valve, cock
8	05553348		Double-ended union
9	06127691		Rubber buffer
10	57161222		Washer
11	57161206		Washer
12	07531260		Threaded bolt
13	08752130		Spring washer
14	08111218		Hexagon nut
15	06115816		Rubber buffer
16	08752106		Spring washer
17	08111016		Hexagon nut
18	57410220		Cooler hose
19	05552410		Hose clip
20	57410221		Tube
21	07140834		Hexagon bolt
22	08752084		Spring washer
23	08110813		Hexagon nut
24	57410223		Cooler hose
25	05552410		Hose clip
27	05552410		Hose clip
31	08621084		Washer
32	05540044		Double-ended union
33	57410234		Cooler hose

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
