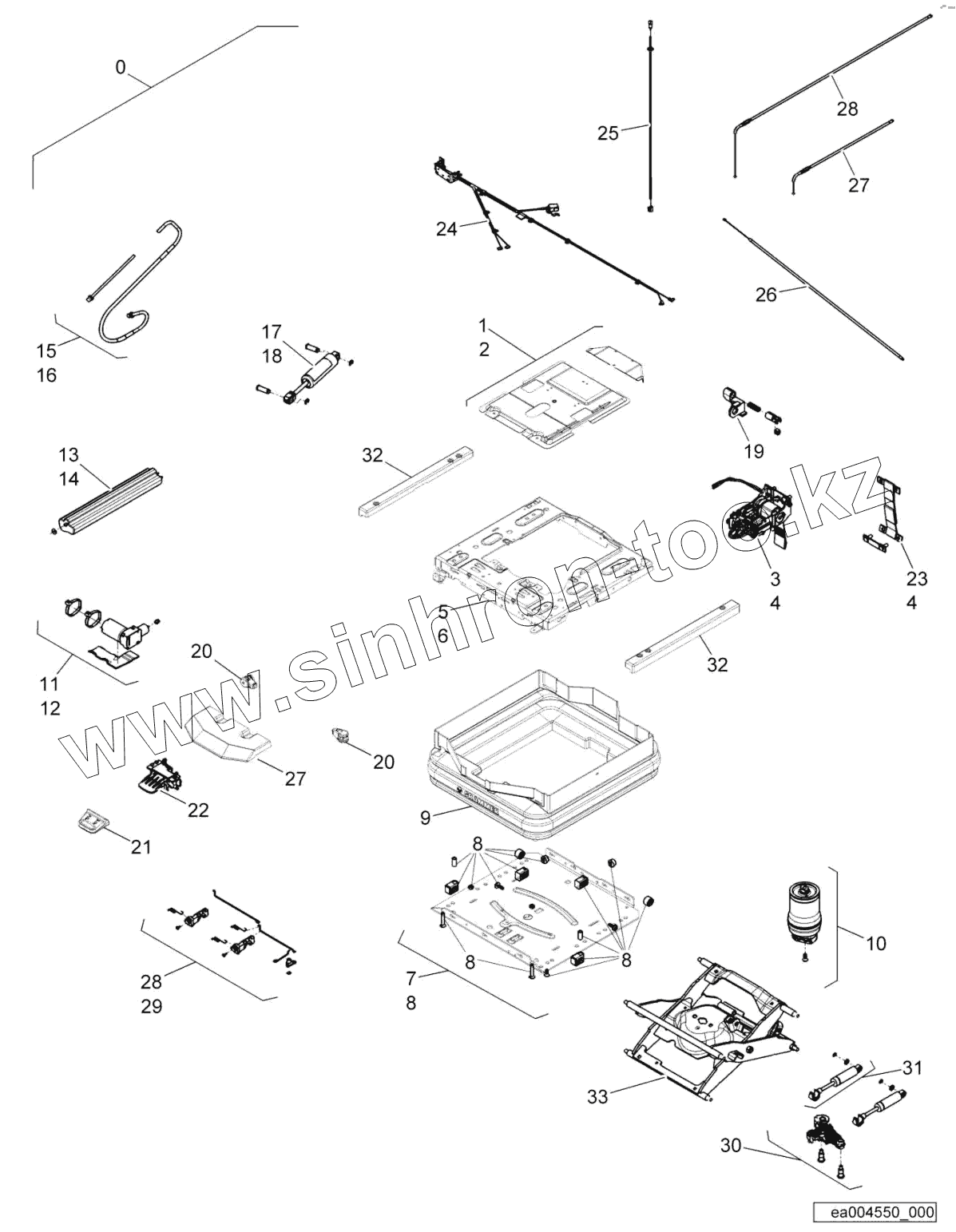

Каталог запасных частей к технике: BOMAG BC772RB-2. Operator's Seat

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
05570778
1
2
3
4
4
5
6
7
8
8
8
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
27
28
28
29
30
31
32
32
33
Позиция на иллюстрации Заводской номер детали Название детали
05570778 05570778 Air suspension
1 05570645 Cover
2 05570736 Hardware
3 05570646 Control
4 05570742 Hardware
5 05570647 Seat,upper part
6 05570737 Hardware
7 05570852 Seat,lower part
8 05570851 Hardware
9 05570722 Bellows
10 05570718 Pneumatic spring
11 05570723 Compressor
12 05570739 Hardware
13 05570725 Air tank
14 05570741 Hardware
15 05570732 Air hose
16 05570735 Hardware
17 05570724 Shock absorber
18 05570740 Hardware
19 05570726 Control
20 05570727 Handle
21 05570728 Handle
22 05570527 Control
23 05570730 Band, belt
24 05570717 Wire harness
25 05570801 Adapter cable
26 05570731 Bowden cable
27 05570692 Cover
28 05570743 Stop
29 05570744 Hardware
30 05570745 Operators seat,lower part
31 05570697 Shock absorber
32 05570693 Cover
33 05570720 Operators seat,lower part
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
