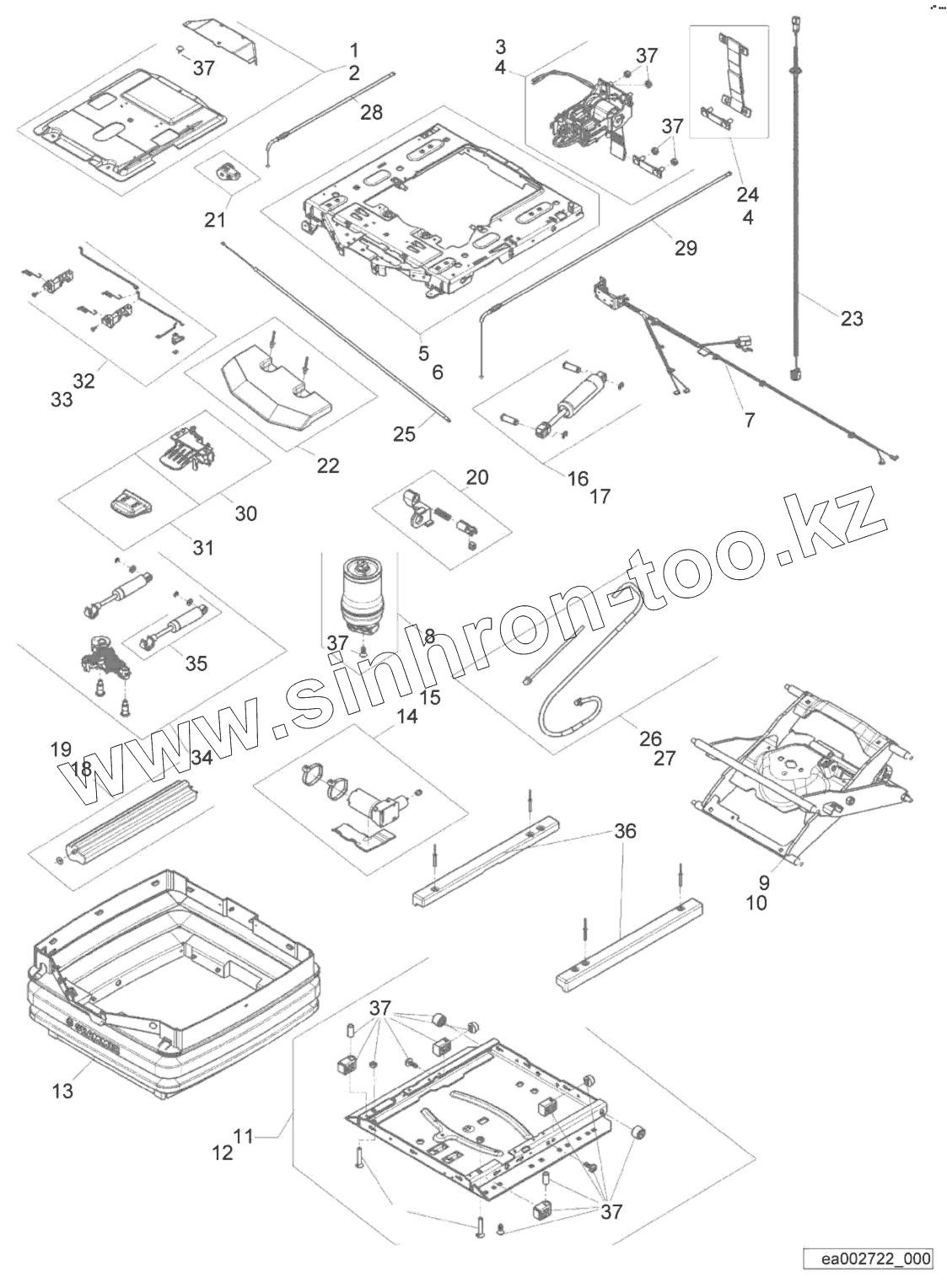

Каталог запасных частей к технике: BOMAG BC772RB-2. Operator's Seat

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
37
37
37
37
Позиция на иллюстрации Заводской номер детали Название детали
1 05570645 Cover
2 05570736 Hardware
3 05570646 Control
4 05570742 Hardware
5 05570647 Seat,upper part
6 05570737 Hardware
7 05570717 Wire harness
8 05570718 Pneumatic spring
9 05570720 Operators seat,lower part
10 05570747 Fastening parts
11 05570721 Seat,lower part
12 05570738 Hardware
13 05570722 Bellows
14 05570723 Compressor
15 05570739 Hardware
16 05570724 Shock absorber
17 05570740 Hardware
18 05570725 Air tank
19 05570741 Hardware
20 05570726 Control
21 05570727 Handle
22 05570692 Cover
23 05570729 Adapter cable
24 05570730 Band, belt
25 05570731 Bowden cable
26 05570732 Air hose
27 05570735 Hardware
28 05570733 Bowden cable
29 05570734 Bowden cable
30 05570527 Control
31 05570728 Handle
32 05570743 Stop
33 05570744 Hardware
34 05570745 Operators seat,lower part
35 05570724 Shock absorber
36 05570693 Cover
37 05570719 Wear items
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
