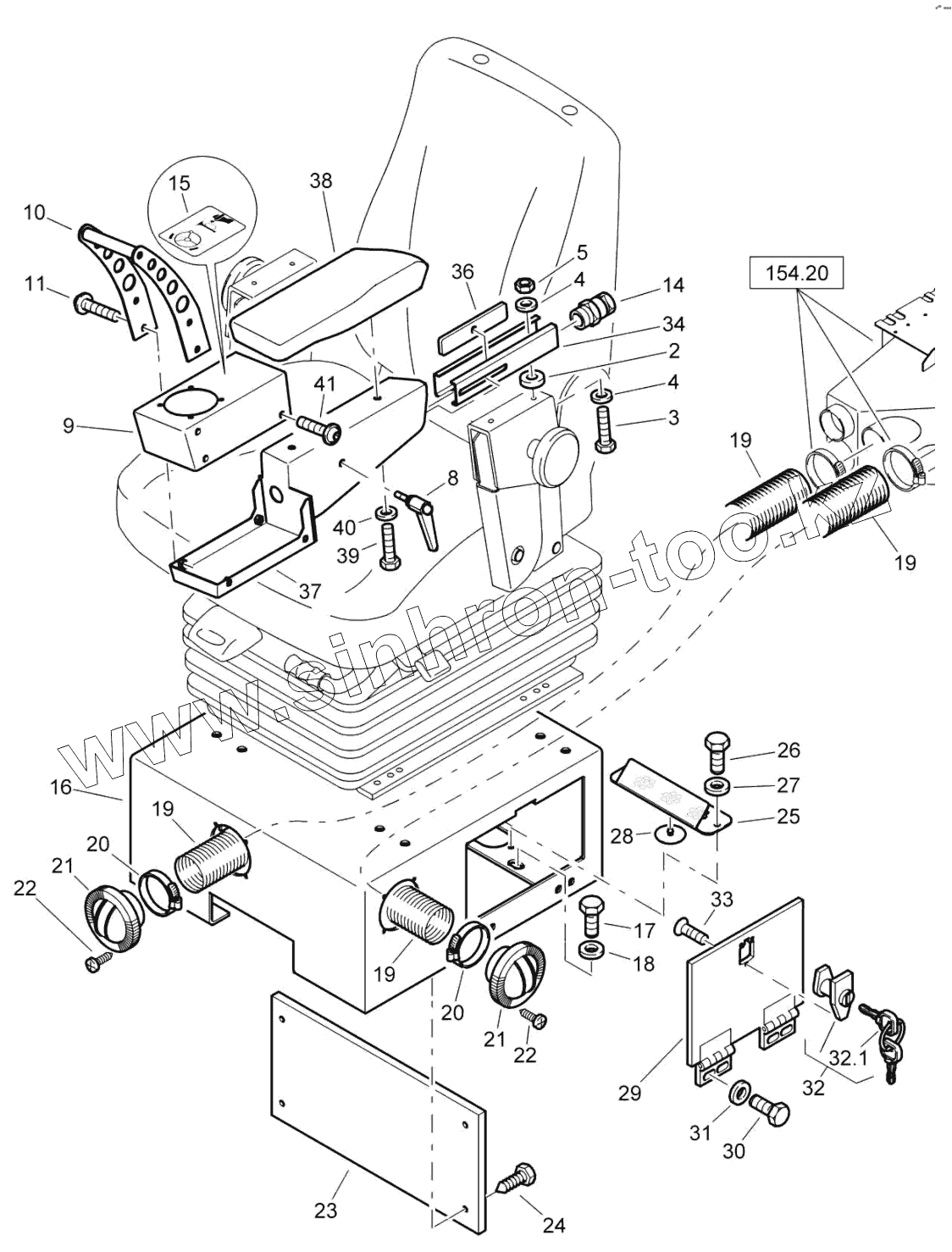

Каталог запасных частей к технике: BOMAG BC772RB-2. Operator's Seat

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
2
3
4
4
5
8
9
10
11
14
15
16
17
18
19
19
19
19
20
20
21
21
22
22
23
24
25
26
27
28
29
30
31
32
32.1
33
34
36
37
38
39
40
41
Позиция на иллюстрации Заводской номер детали Название детали
2 08590820 Washer
3 07140828 Hexagon bolt
4 08510817 Washer
5 08130813 Safety nut
8 06422103 Clamping lever
9 57260347 Plate
10 57260344 Handle
11 07210609 Lens head screw
14 05759631 Cable fitting
15 00832603 Decal,indication
16 57260334 Seat console
17 07141027 Hexagon bolt
18 08752106 Spring washer
19 00557607 Air hose
20 05552410 Hose clip
21 05576204 Discharge nozzle
22 07850316 Parker screw
23 57260336 Plate
24 07836300 Hexagon parker bolt
25 57260330 Plate
26 07140608 Hexagon bolt
27 08510612 Washer
28 05821161 Diaphragm valve
29 57260328 Cover
30 07140834 Hexagon bolt
31 08752084 Spring washer
32 05932102 Engine hood lock
32.1 32121374 Pair of keys
33 07320508 Countersunk screw
34 57260351 Rail
36 57260352 Plate
37 57260355 Housing
38 57260357 Arm rest
39 07140621 Hexagon bolt
40 08751064 Spring washer
41 07210893 Lens head screw
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
