Каталог запасных частей к технике: BOMAG BC772RB-2. Link, assembled

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
4
4
4
5
5
5
6
6
7
8
8
8
8
9
9
10
10
11
11
12
13
13
14
15
15

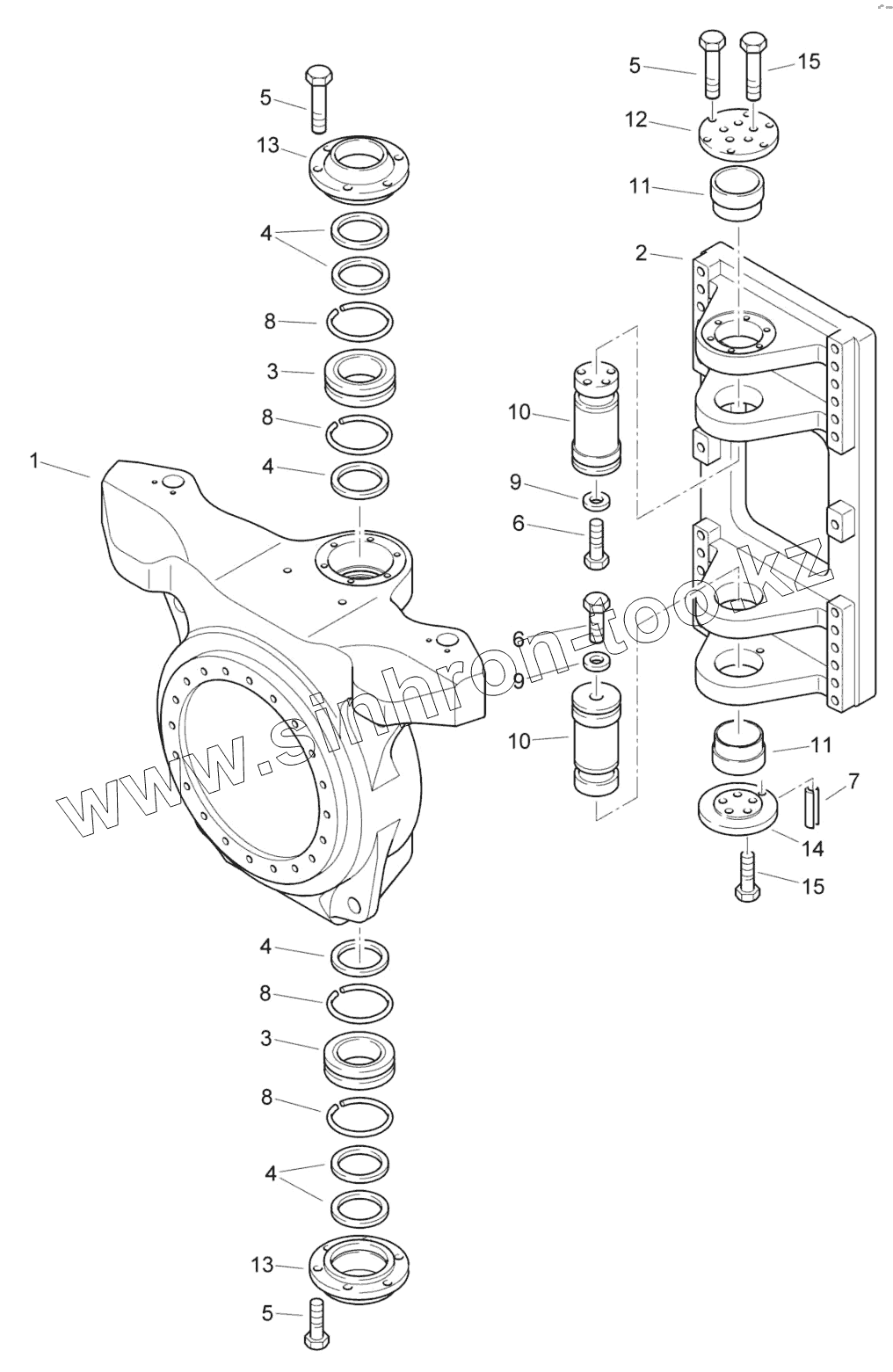

Позиция на иллюстрации Заводской номер детали Название детали
1 57050432 Central block
2 57050202 Console
3 05280101 Taper roller bearing
4 06236712 Scraper
5 07131225 Hexagon bolt
6 07142008 Hexagon bolt
7 09151615 Dowel pin
8 09231270 Spring ring
9 09331178 Sealing ring
10 57050429 Bolt
11 57050302 Sleeve
12 57050431 Cover
13 57050304 Flanged cover
14 57050430 Washer
15 07131657 Hexagon bolt
