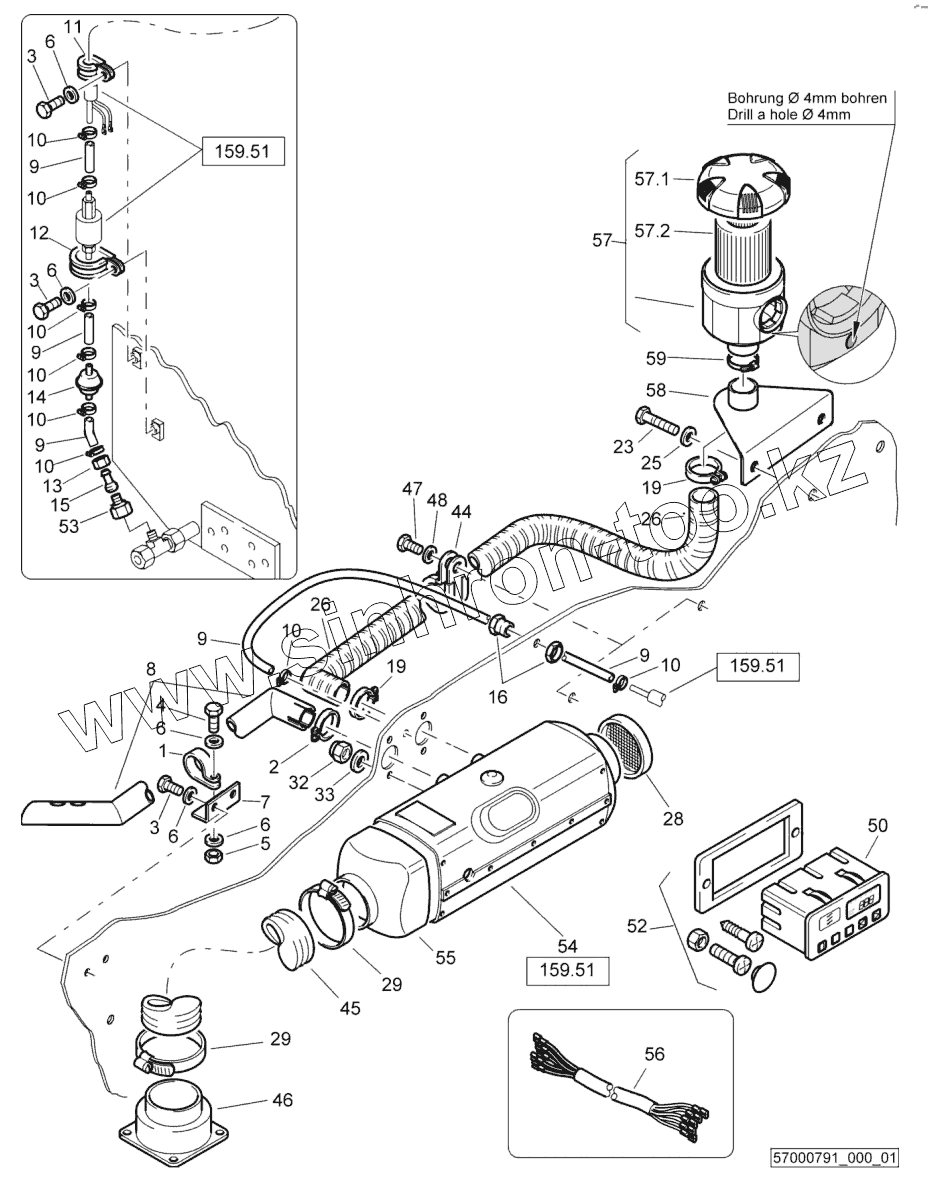

Каталог запасных частей к технике: BOMAG BC772RB-2. K9-Auxiliary cabin heating

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
3
4
5
6
6
6
6
6
7
8
9
9
9
9
9
10
10
10
10
10
10
10
10
11
12
13
14
15
16
19
19
23
25
26
26
28
29
29
32
33
44
45
46
47
48
50
52
53
54
55
56
57
57.1
57.2
58
59
Позиция на иллюстрации Заводской номер детали Название детали
1 05551921 Tube clamp
2 05576016 Tube clamp
3 07140622 Hexagon bolt
4 07140629 Hexagon bolt
5 08110620 Hexagon nut
6 08751064 Spring washer
7 57003066 Angle
8 57003171 Exhaust pipe
9 00557604 Hose
10 05551402 Hose clip
11 05551901 Tube clamp
12 05551913 Tube clamp
13 05556023 Cap nut
14 05576083 Fuel filter
15 05576085 Hose nipple
16 05750532 Fitting
19 05576016 Tube clamp
23 07141030 Hexagon bolt
25 08752106 Spring washer
26 00557606 Flexible exhaust tube
28 05576059 Protective grill
29 05552410 Hose clip
32 08130611 Safety nut
33 08510612 Washer
44 05551907 Tube clamp
45 00557607 Air hose
46 05576203 Discharge nozzle
47 07140824 Hexagon bolt
48 08752084 Spring washer
50 05576305 Heating switch
52 05576306 Fastening parts
53 05542305 Reducing union
54 05576334 Heating unit
55 05576336 Air box
56 57253536 Wire harness
57 05821443 Air filter
57.1 05821444 Cover
57.2 05821445 Filter element
58 58203268 Holder
59 05552405 Hose clip
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
